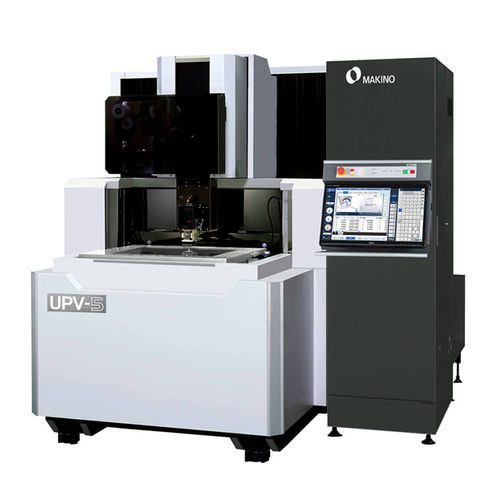

Станок электроэрозионной обработки с проводом UPV-5

высокой точностисверхточный3D

Обзор
Проволочно-ЭЭМ станок UPV-5 обеспечивает сверхточную обработку с использованием масляного диэлектрика для управления энергией разряда, что позволяет резать на низкой мощности и получать шероховатость поверхности до 0,02 µm Ra (1 µin Ra). Масляный диэлектрик химически нейтрален (отсутствие окисления), защищает синтетические материалы, такие как PCD и карбид, и снижает металлургическое влияние (уменьшение HAZ и recast) по сравнению с водными диэлектриками.

Конструкция и области применения
Построен на платформе Uj-Series от Makino с неподвижным столом и жесткими допусками конструкции. Станок оснащен поднимающейся/опускающейся рабочей ванной с доступом с трех сторон для удобной загрузки/настройки и поддержки автоматизации. Предназначен для сверхточных применений, таких как детали штампов для тонкой вырубки и прецизионной штамповки, и может быть сконфигурирован для производства пластин режущих инструментов с опциональным интегрированным 3D-пробником и поворотным столом.

Система управления и функции оператора
В стандартной комплектации — система управления Hyper i от Makino на 24" класc HD сенсорном экране с функциями pinch/swipe/drag, похожими на смартфон/планшет, и расширенным handbox. Hyper i включает встроенные электронные руководства, диагностику E-Tech Doctor и видеоруководства. UPV-5 в стандартной комплектации поставляется с интегрированными средствами безопасности, включая систему пожаротушения для длительной работы без присмотра.

Ключевые преимущества

• Масляный диэлектрик обеспечивает ультранизкую энергию разряда и поверхности до 0,02 µm Ra (1 µin Ra)
• Исключает окисление и сохраняет металлургическую целостность стали, PCD и карбида
• Конструкция Uj-Series с неподвижным столом для высокой точности
• Рабочая ванна с подъемом/опуском с трех сторон для удобного доступа и совместимости с автоматизацией
• Управление Hyper i с 24" HD сенсорным экраном, handbox, диагностикой и обучающими ресурсами
• Интегрированная система пожаротушения в стандартной комплектации

Техническая сводка (таблица)
Стол: 810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

Макс. размер заготовки: 960 mm x 690 mm x 100 mm
Макс. масса заготовки: 550 kg
Размер ванны: 810 mm x 550 mm

Примечание
Доступна опциональная конфигурация с интегрированным 3D-пробником и поворотным столом для производства пластин режущих инструментов; функции ориентированы на сверхточность и работу без присмотра.
