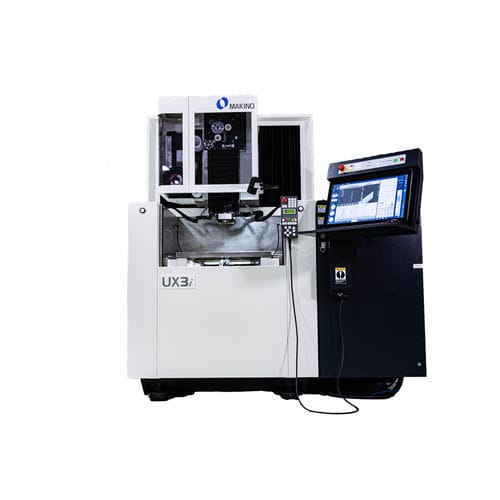

Станок электроэрозионной обработки с проводом UX3i

высокой точностисверхточный

Обзор продукта
UX3i — высокоточный проволочно-электроэрозионный станок (серия UXi), предназначенный для обработки с малыми допусками. Генератор HFG обеспечивает более высокую частоту при меньшем токе для улучшения качества поверхности и увеличения скорости обработки; пример: пробивной штамп из H13 толщиной 50 мм при целевом значении 10 µin Ra достиг 8 µin Ra при четырёхпроходной обработке и сократил время обработки примерно на 5%.

Особенности серии UXi

• Внутренняя система охлаждения с радиатором для повышения тепловой стабильности корпуса станка.
• Высокоточный чиллер, поддерживающий температуру в пределах ±0,1ºC для предотвращения температурных колебаний, влияющих на точность.
• Рабочий стол с повышенной точностью плоскостности для улучшения статической точности.
• Автоматический «душ» для уплотнительной пластины для её смазки и очистки.
• Система направляющих проволоки Hyper Drive Extreme, приводимая в действие системой натяжения на базе AC-сервомотора, для более широкого диапазона натяжений проволоки и улучшенного динамического контроля углов.
• Постоянное натяжение проволоки обеспечивает точные результаты при сложных резах; динамический контроль углов в базе технологических данных улучшает прямолинейность, размеры, форму и точность углов.
• Бесструйная протяжка позволяет протягивать провод через прерывистые/полые детали и через очень маленькие стартовые отверстия.
• Улучшенная система автоматической протяжки с процессом отжига выпрямляет проволоку для надёжной и воспроизводимой протяжки.
• Авто-протяжка Hyper Drive Extreme допускает протяжку в зазоре после обрыва проволоки, сокращая время восстановления в ряде применений.

Пример генератора HFG
Генератор HFG позволяет использовать более высокую частоту при более низком токе для улучшения качества поверхности и увеличения скорости резки. В репрезентативном тесте (H13, штамп 50 мм) четырёхпроходная обработка дала 8 µin Ra (0,20 µm Ra) вместо целевых 10 µin Ra (0,25 µm Ra) и сократила время обработки примерно на 5%.

Технические характеристики (фрагмент)

• Модель: UX3i
• Тип машины: высокоточный проволочно-электроэрозионный станок (серия UXi)
• Тип стола: 3-сторонний стол, 630 x 460 мм (24.8” x 18.11”)
• Ходы (X x Y x Z): 370 x 270 x 220 мм (14.6" x 10.6" x 8.7")
• Ход по оси U: ±50 мм (±1.96")
• Ход по оси V: ±50 мм (±2.0")
• Макс. размер заготовки: 770 x 590 x 220 мм (30.3" x 23.2" x 8.7" высота)
• Макс. масса заготовки: 600 кг (1,323 lbs)
• Размер ванны: 790 x 611 мм (31.10" x 24.05")
• Доступные диаметры проволоки: 0.070, 0.100, 0.150, 0.200, 0.250, 0.300 мм (стандарт 0.003" - 0.012" ø)
• Охлаждение / тепловая стабильность: внутренний радиаторный контур + высокоточный чиллер, поддерживающий ±0.1ºC
• Рабочий стол: повышенная точность плоскостности для улучшения статической точности
• Обслуживание уплотнений: автоматический душ для уплотнительной пластины
• Направление / протяжка проволоки: Hyper Drive Extreme Wire Guide, натяжение AC-сервомотором, бесструйная протяжка, улучшенная автоматическая протяжка с отжигом, возможность протяжки в зазоре после обрыва проволоки
• Генератор: HFG Generator — более высокая частота при более низком токе для улучшения поверхности и повышения скорости обработки (пример: ~5% сокращение времени цикла и улучшение Ra в тесте).
