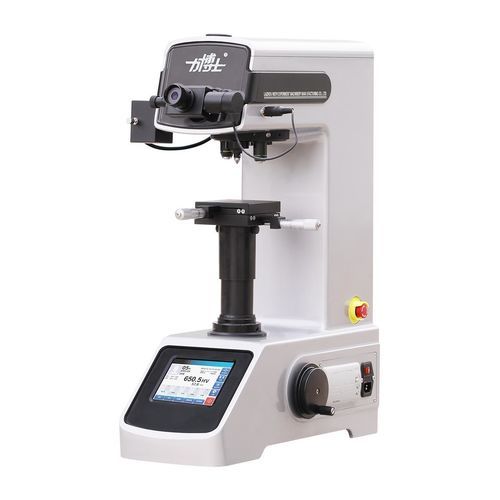

Твердомер по Виккерсу HV series

настольныйдля стекладля керамического материала

Обзор продукта

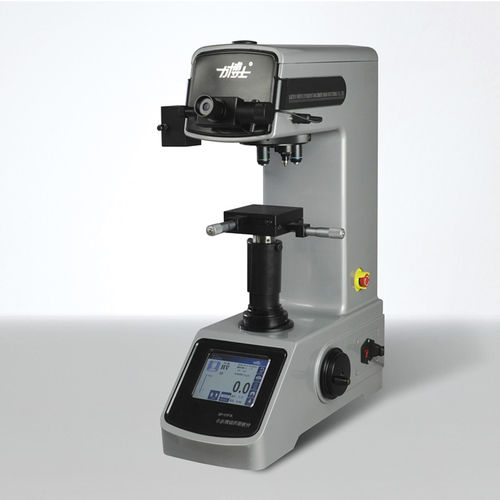

Серия HV-5/10/30/50TPTA объединяет механические, оптические и программно-управляемые подсистемы для испытаний по методу Виккерса. Модели HV-5TPTA, HV-10TPTA, HV-30TPTA и HV-50TPTA охватывают диапазон испытательных нагрузок от 1,961 N до 490,3 N и предназначены для тонких металлических деталей, листов, фольги, проводов, покрытий, нитридированных слоев, а также неметаллических материалов: стекла, ювелирных изделий, керамики. Прибор поддерживает автоматические циклы нагружения, ручное измерение отпечатка через микрометрическое окулярное стекло и несколько интерфейсов для экспорта данных и интеграции систем.

Преимущества продукта

• Автоматизация: автоматическая смена объективов/инденторов и автоматические последовательности загрузки/удержания/разгрузки с моторизованной револьверной головкой.
• Измерение и расчёт: ввод диагонали отпечатка через сенсорный экран, автоматический расчёт твердости, подсчёт измерений и функции пересчёта.
• Передача данных: встроенный принтер, RS‑232, Ethernet, USB и Bluetooth для передачи символьных и числовых данных и подключения к хост‑ПО или MES.
• Оптическая система: двойной оптический канал с объективами 10×/20×/40× и окуляром 10×, измерительные увеличения до 400× в зависимости от конфигурации.
• Многоязычный интерфейс: поддержка нескольких языков для использования в лабораториях и на производстве.

Подробные характеристики (таблица)
Модель: HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Испытательная нагрузка (HV-5TPTA): 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Шкала (HV-5TPTA): HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Испытательная нагрузка (HV-10TPTA): 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Шкала (HV-10TPTA): HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Испытательная нагрузка (HV-30TPTA): 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Шкала (HV-30TPTA): HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Испытательная нагрузка (HV-50TPTA): 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Шкала (HV-50TPTA): HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Управление нагрузкой: автоматическое (нагрузка/удержание/разгрузка)
Время удержания: регулируется 0–60 с
Револьвер: автоматический револьвер
Максимальная высота образца: 110 мм (200 мм при снятом удлинительном кожухе)
Расстояние от центра индентера до стенки корпуса: 130 мм
Подъём стола: ручной
Оптика: объективы (варианты 10×/20×/40×), окуляр 10×; суммарное увеличение до 400× в зависимости от конфигурации
Разрешающая способность измерения: 0,025 μm (таблица) / разрешение индикации до 0,0625 μm в отдельных режимах
Испытательный стол: XY‑стол 100 × 100 мм, ход 25 × 25 мм, разрешение 0,01 мм
Освещение: 12 V / 20 W
Питание: 220 V 50 Hz
Габариты: 500 × 330 × 660 мм
Масса: 55 kg

Особенности / технические характеристики

• Серия: HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Применимые материалы: мелкие металлические детали, тонкие листы, металлическая фольга, проволока, покрытия, нитридированные слои, стекло, ювелирные изделия, керамика.
• Интерфейсы: Ethernet, Bluetooth, RS‑232, USB, встроенный принтер для экспорта и интеграции данных.
• Автоматизация: автоматический револьвер, автоматические циклы нагрузка/удержание/разгрузка.
• Метод измерения: ручное измерение через микрометрическое окулярное стекло с вводом на сенсорном экране и автоматическим расчётом твердости.
• Оптика: двойной оптический канал с сменными объективами; увеличение и разрешение зависят от конфигурации.
• Стандартные нагрузки и шкалы: поддерживает шкалы HV от HV0.2 до HV50 в зависимости от модели.
• Питание и габариты: 220 V 50 Hz; 500 × 330 × 660 мм; примерно 55 kg.
