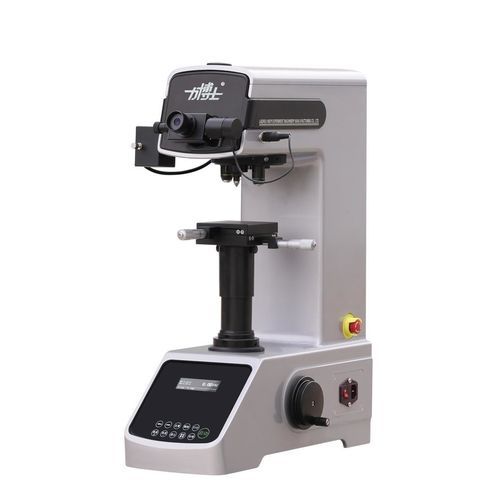

Твердомер по Кнупу и Виккерсу HV-5SPTA

микро-Виккерснастольныйдля тонкой пластины

Обзор продукта
HV-5SPTA — оптомехатронный микро-Виккерс твердомер, объединяющий оптическую измерительную систему большого увеличения с фотоэлектрической сенсорикой. Предназначен для прецизионного испытания мелких деталей, тонких листов, металлических фольг, гальванических покрытий, стекла, керамики и поверхностно упрочнённых слоёв (индукционная закалка, цементация). Измерение отпечатка выполняется вручную через микрометрический окуляр; аппарат обеспечивает автоматическую загрузку, удержание нагрузки и разгрузку, подходит для лабораторий и научно-исследовательских учреждений.

Ключевые характеристики

• Автоматический револьвер (туррет) и автоматическое управление нагрузкой/удержанием/разгрузкой
• Оптическое измерение с объективами 10× (наблюдение) и 40× (измерение); деление 0,025 μm
• Поддерживаемые шкалы Виккерса: HV0.2–HV5; диапазон твердости 5–3000 HV
• Испытательные силы: 1.961 N, 2.942 N, 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.3 N
• Точность измерения: погрешность преобразования твердости примерно 3–5% HV
• Время выдержки регулируется: 1–60 с
• Интерфейсы и опции: встроенный принтер, RS232, Ethernet, USB, Bluetooth; экспорт данных и интеграция с внешним ПО/MES

Подробные характеристики
Шкалы Виккерса: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Испытательные силы (N): 1.961; 2.942; 4.903; 9.807; 19.61; 24.52; 29.42; 49.3
Оптическая система: объективы 10× (наблюдение) и 40× (измерение); деление 0,025 μm; общее увеличение 100× (наблюдение) / 400× (измерение)
Управление нагрузкой: автоматическая загрузка, удержание и разгрузка
Снятие показаний твердости: микроскопическое измерение с ручным микрометрическим окуляром; погрешность преобразования 3–5% HV
Время выдержки: регулируется 1–60 с
Максимальная высота образца: 200 мм (при снятом защитном кожухе; стандартный просвет 110 мм)
Расстояние от центра отпечатка до стенки аппарата: 130 мм
Режимы испытаний: HV / HK
Диапазон значений твердости: 5–3000 HV
Габариты (Ш×Г×В): 500 × 330 × 660 мм
Масса нетто: 55 кг
XY-стол: 100 × 100 мм, ход 25 × 25 мм, разрешение 0,01 мм
Питание: AC 220 V / 50 Hz
Револьвер: автоматический
Источник света: 12 V / 20 W
Особые функции: встроенный принтер, зональная сигнализация

Основная комплектация

• Виккерс индентор: 1 шт.
• Координатный XY-стол: 1 комплект
• Объективы: 20× и 40× (по одному при поставке)
• 10× цифровой микрометрический окуляр: 1 шт.
• Стандартные эталонные блоки Виккерса: 700–800 HV1 и 400–600 HV5 (в комплекте)

Технические спецификации

• Модель: HV-5SPTA (серия также включает HV-5/10/30/50TPTA)
• Метод измерения: оптическое микровиккерсовое измерение с фотоэлектрической сенсорикой
• Применимые материалы: мелкие детали, тонкие листы, металлические фольги, гальванические покрытия, стекло, керамика, поверхностно упрочнённые слои
• Поддерживаемые шкалы: HV0.2–HV5
• Точность измерения: погрешность преобразования около 3–5% HV
• Нагружение: автоматическое нагружение/удержание/разгружение
• Измерение отпечатка: вручную через 10× микрометрический окуляр
• XY-стол: 100 × 100 мм, ход 25 × 25 мм, разрешение 0,01 мм
• Питание: AC 220 V, 50 Hz; освещение: 12 V / 20 W
• Габариты и масса: 500 × 330 × 660 мм, 55 кг
• Опции: встроенный принтер, RS232/Ethernet/USB/Bluetooth, зональная сигнализация
