Твердомер макротвердость по Виккерсу BHV series

микро-Виккерснастольныйдля пластин

Обзор продукта

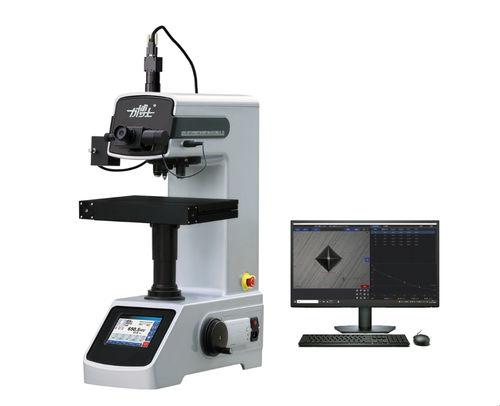

Твердомер Виккерса BHV-5/10/30/50TPTA предназначен для точных микро- и макроизмерений твердости по Виккерсу на металлических и некоторых неметаллических материалах. Он позволяет измерять очень мелкие детали, тонкие листы, металлические фольги, проволоку, тонкие закалённые слои и гальванические покрытия, а также оценивать внутреннюю твердость индукционно закалённых или цементированных слоёв в соответствии с микроструктурой. Прибор представляет собой интегрированную оптико-механико-электронную систему с сенсорным экраном и повторяемыми процедурами измерения.

Детальные характеристики
BHV-5TPTA — Испытательная сила (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Испытательная сила (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Шкала: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Испытательная сила (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Испытательная сила (kgf): 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Шкала: HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Испытательная сила (N): 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Испытательная сила (kgf): 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Шкала: HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Испытательная сила (N): 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Испытательная сила (kgf): 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Шкала: HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Общие параметры и функции
Выбор испытательной силы: сенсорный экран
Способ приложения силы: автоматический (нагрузка/удержание/снятие нагрузки)
Время удержания силы: регулируется от 0 до 99 с
Диапазон измерения твердости: BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Макс. высота изделия: 110 мм (200 мм при снятой удлинительной втулке)
Расстояние от центра индентера до стенки корпуса: 130 мм
Оптическая система — Объектив/окуляр/общее увеличение: BHV-5: 20× (наблюдение), 40× (измерение); окуляр 10×; общее 200× (наблюдение), 400× (измерение). BHV-10: 10× (наблюдение), 40× (измерение). BHV-30/50: 10×/40× в зависимости от конфигурации.
Разрешение измерения: до 0,025 μm (зависит от модели); альтернативные разрешения: 0,0625 μm, 0,125 μm
Подъём испытательного стола: ручной
Испытательный стол (XY) — Ручной стол: 100 × 100 мм; ход 25 × 25 мм; разрешение 0,01 мм
Автоматический стол: 312 × 225 мм; ход по X 110 мм; ход по Y 90 мм
Источник света: 12V/20W
Питание: 220V 50Hz
Габариты (Д×Ш×В): 500 × 330 × 660 мм
Вес: 55 кг

Область применения
Применяется для измерения твердости по Виккерсу мелких металлических деталей, тонких листов, металлических фольг, проволоки, тонких закалённых слоёв, гальванических покрытий, а также неметаллических материалов (стекло, ювелирные изделия, керамика), которые нельзя проверить методами с большой нагрузкой.

Особенности / Технические характеристики

• Модель / Серия: BHV-5/10/30/50TPTA
• Диапазоны нагрузок: 0,2–50 kgf в зависимости от модели (соответствующие значения в N приведены выше)
• Шкалы твердости: HV0.2 до HV50 в зависимости от модели
• Выбор через сенсорный экран и автоматическое приложение/удержание/снятие нагрузки
• Оптическое измерение с большим увеличением, двойным оптическим каналом и фотоэлектрическим/оптоэлектронным датчиком
• Разрешение измерения до 0,025 μm (зависит от модели)
• Свободный зазор для образца до 110 мм (200 мм без удлинительной втулки)
• XY-стол с высокой точностью и опциональный автоматический стол
• Питание: 220V 50Hz; Источник света: 12V/20W
• Габариты (Д×Ш×В): 500×330×660 мм; Вес: 55 кг
