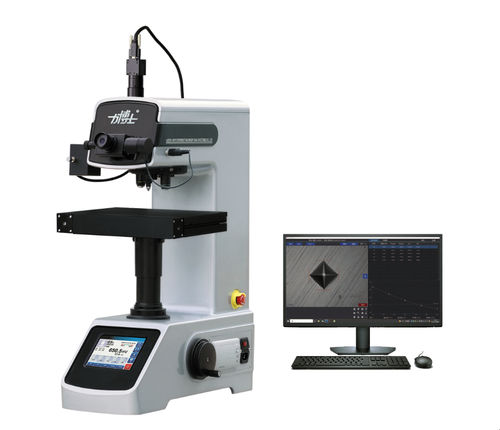

Твердомер микро-Виккерс QHV series

настольныйдля тонкой пластиныдля стекла

Обзор продукта
Серия QHV-5/10/30/50TPTA — полностью автоматический цифровой твердомер Викерса, объединяющий механические, оптические и компьютерные системы. Обеспечивает автоматическую нагрузку/удержание/разгрузку, поддерживает интерфейсы Ethernet, Bluetooth, RS232 и предоставляет запись данных и трассируемость. Предназначен для испытаний твердости тонких упрочнённых слоёв и мелких/точных образцов: микроэлементы, тонкие листы, металлические фольги, проволока, гальванические покрытия, нитридные слои, а также неметаллические материалы (стекло, ювелирные изделия, керамика).

Подробные характеристики (по моделям)
QHV-5TPTA — силы испытания (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03; (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5; шкалы: HV0.2–HV5
QHV-10TPTA — силы (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07; (kgf): 0,3–10; шкалы: HV0.3–HV10
QHV-30TPTA — силы (N): 4.903–294.2; (kgf): 0,5–30; шкалы: HV0.5–HV30
QHV-50TPTA — силы (N): 9.807–490.3; (kgf): 1–50; шкалы: HV1–HV50

Общие параметры и функции
Выбор силы: через сенсорный экран
Применение силы: автоматическое (нагрузка/удержание/разгрузка)
Время удержания: регулируемое 0–99 с
Диапазон твердости: QHV-5TPTA: 8–3000 HV; QHV-10/30/50TPTA: 5–3000 HV
Максимальная высота образца: 110 мм (200 мм при снятом удлинительном кольце)
Расстояние от центра индентера до стенки корпуса: 130 мм

Оптическая система
Объективы: QHV-5TPTA — 20× (наблюдение), 40× (измерение); QHV-10TPTA — 10×/40×; QHV-30/50TPTA — 10×/40×
Окуляр: 10×
Примеры общего увеличения: QHV-5TPTA — 200× (набл.), 400× (изм.); другие: 100×/400×
Разрешающая способность измерения: QHV-5/10 — 0.025 μm; QHV-30/50 — 0.125 μm или 0.0625 μm

Испытательный стол и движение
Подъём стола: ручной / электрический (управление ПО)
XY-координатный стол — 100 × 100 мм; ход 25 × 25 мм; разрешение 0.01 мм
Автоматический стол — 312 × 225 мм; ход X 110 мм; Y 90 мм

Электрические и механические параметры
Источник света: 12 V / 20 W
Питание: 220 V 50 Hz
Габариты (Д × Ш × В): 500 × 330 × 660 мм
Масса: 55 кг

Преимущества продукта

• Автоматическая загрузка, удержание и разгрузка для стабильных циклов испытаний и снижения влияния оператора.
• HD- сенсорный экран с многоязычным интерфейсом и запуском испытания в один клик для быстрой работы.
• Автоматическое переключение объективов и индентеров для минимизации ручных ошибок и увеличения производительности.
• Цифровое прямое считывание значений твердости Викерса с высокой точностью и хорошей воспроизводимостью, соответствует национальным и ISO стандартам.
• Функции записи данных, статистического анализа, печати и загрузки для трассируемости качества и аудита.

Особенности / Технические характеристики

• Серия / обозначение модели: QHV-5/10/30/50TPTA
• Применимые образцы: микроэлементы, тонкие листы, фольга, проволока, гальванические покрытия, нитридные слои, стекло, ювелирные изделия, керамика
• Диапазон усилий: 0,2 kgf до 50 kgf (в зависимости от модели)
• Диапазон твердости: 5–3000 HV (в зависимости от модели)
• Оптическое увеличение: объективы для наблюдения и измерения (10×/20×, 40× для измерения)
• Разрешение измерения: до 0.025 μm (зависит от модели)
• Макс. высота образца: 110 мм (можно увеличить до 200 мм)
• Интерфейсы: Ethernet, Bluetooth, RS232
• Питание / освещение / габариты / масса: 220 V 50 Hz; 12 V/20 W; 500 × 330 × 660 мм; 55 кг
