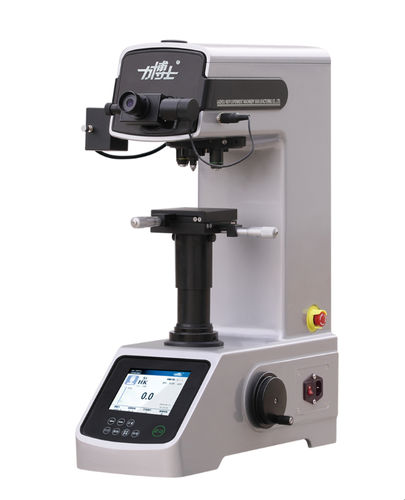

Твердомер макротвердость по Виккерсу HV series

микро-Виккерснастольныйдля тонкой пластины

Обзор продукта
Твердомер Виккерса HV-5/10/30/50MPTA предназначен для испытаний металлических материалов (мелкие детали, тонкие листы, металлические фольги, проволока, тонкие закалённые слои, гальванические покрытия) и ряда неметаллических материалов (стекло, ювелирные изделия, керамика). Поддерживает тестирование с учётом микроструктуры, например индукционно закалённых или цементированных слоёв. HV-5/10MPTA — опто-мехатронный прибор, интегрирующий оптическую систему измерения высокой кратности с двухканальной оптикой, фотоэлектрическим датчиком и оптическим энкодером. Сенсорный экран обеспечивает автоматический ввод длины отпечатка; на ЖК-дисплее отображаются прикладываемая сила, время выдержки, количество измерений и значения твердости.

Подробные характеристики
Испытательные силы:
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1,961 Н, 2,942 Н, 4,903 Н, 9,807 Н, 19,61 Н, 24,52 Н, 29,42 Н, 49,03 Н
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2,942 Н, 4,903 Н, 9,807 Н, 19,61 Н, 24,52 Н, 29,42 Н, 49,03 Н, 98,07 Н
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4,903 Н, 9,807 Н, 19,61 Н, 24,52 Н, 29,42 Н, 49,03 Н, 98,07 Н, 196 Н, 294,2 Н
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9,807 Н, 19,61 Н, 24,52 Н, 29,42 Н, 49,03 Н, 98,07 Н, 196 Н, 294,2 Н, 490,3 Н
Управление нагрузкой: Автоматическое (нагрузка/удержание/снятие)
Турель: Автоматическая турель
Время выдержки: Регулируемое от 5 до 60 с (шаг 5 с)
Режим испытания: HV/HK
Максимальная высота образца: 110 мм (200 мм при снятой удлинительной втулке)
Расстояние от центра отпечатка до стенки прибора: 130 мм
Окуляр: 10X
Варианты увеличения: 200×400× / 100×400× / 100×200× / 100×200× (в комплекте как указано)
Разрешающая способность измерения: 0,025 μm
Галогенная лампа: 12V/20W, яркость регулируемая, авто-выключение для экономии энергии
XY-стол: Платформа 100 × 100 мм; Ход 25 × 25 мм; Разрешение 0,01 мм
Питание: 220V 50Hz
Габариты и вес: 500 × 330 × 660 мм; 55 кг
Особая комплектация: Встроенный принтер, зональная сигнализация
Стандарты: GB/T 4340.2, ISO 6507, ASTM E92

Основная комплектация

• 1 — Блок: твердомер Vickers — Количество: 1 — Происхождение: Taiwan
• 2 — Индентор Vickers — Количество: 1
• 3 — Объектив — Количество: 2
• 4 — Бокс аксессуаров (включая 10x цифровой микрометр-окуляр) — Количество: 1
• 5 — Крестовой координатный стол — Количество: 1
• 6 — Выравнивающий винт M10x25 — Количество: 4
• 7 — Геометрический уровень — Количество: 1
• 8 — Шестигранный ключ 2,5 мм — Количество: 1
• 9 — Шестигранный ключ 3 мм — Количество: 1
• 10 — Крестообразная отвертка 5×75 — Количество: 1
• 11 — Плоская отвертка 5×75 — Количество: 1
• 12 — Штандартный Vickers-блок 700–800 HV1 — Количество: 1
• 13 — Штандартный Vickers-блок 400–600 HV0.2 — Количество: 1
• 14 — Чехол от пыли — Количество: 1
• 15 — Предохранитель 2A — Количество: 2
• 16 — Галогенная лампа 12V/20W (запасная) — Количество: 1
• 17 — Пластины зажима для тонких образцов — Количество: 1
• 18 — Плоская зажимная пластина — Количество: 1
• 19 — Держатель для тонкой проволоки — Количество: 1
• 20 — Сетевой кабель — Количество: 1
• 21 — Сертификат соответствия — Количество: 1
• 22 — Руководство по эксплуатации — Количество: 1
• 23 — Упаковочный лист — Количество: 1

Технические характеристики

• Обозначение модели: HV-5/10/30/50MPTA (серия)
• Испытательные силы: от 1,961 Н до 490,3 Н в зависимости от модели
• Автоматическое управление нагрузкой с программируемым временем выдержки (5–60 с)
• Автоматическая турель для выбора объектива/индентера
• Оптическая система измерения высокой кратности с двухканальной оптикой, фотоэлектрическим датчиком и оптическим энкодером
• Сенсорное управление и ЖК-дисплей для отображения сил, времени, счётчиков и значений твёрдости
• Разрешение измерения: 0,025 μm
• Галогенная подсветка 12V/20W, яркость регулируемая, энергосберегающий режим
• XY-стол: 100 × 100 мм, ход 25 × 25 мм, разрешение 0,01 мм
• Режимы испытаний: HV и HK; стандарты: GB/T 4340.2, ISO 6507, ASTM E92
• Питание: 220V 50Hz; Габариты: 500 × 330 × 660 мм; Вес: 55 кг
