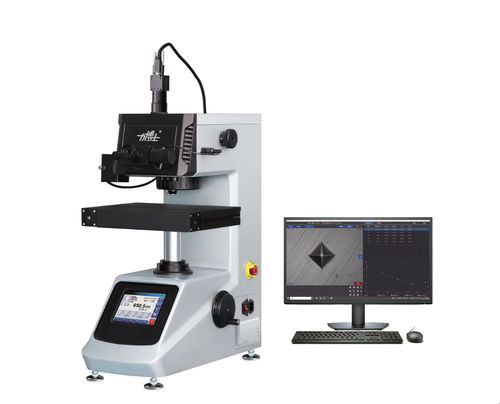

Твердомер по Кнупу и Виккерсу BHV-1000TPTA

микро-Виккерснастольныйдля тонкой пластины

Обзор продукта
Этот микровиккерсовский твердомер с обработкой изображений (модель BHV-1000TPTA) объединяет механические, оптические и компьютерные технологии. Поддерживает автоматическую смену объективов и инденторов, автоматический ввод измеренных длин диагоналей и полную автоматизацию вычисления твердости, хранения данных, отображения, печати и пересчёта твердости. Прибор предназначен для измерения твердости по Виккерсу или Кнуппу на мелких металлических деталях, тонких срезах, металлических фольгах, закалённых поверхностях, электроосаждённых покрытиях, нитридированных/цементированных/цианированных слоях, а также на неметаллических образцах (ювелирные изделия, керамика, стекло). Обеспечивает высокую точность измерений, хорошую воспроизводимость, чрезвычайно малые отпечатки и неразрушающий контроль образцов.

Ключевые возможности

• Автоматическая смена объективов и инденторной турели для воспроизводимых рабочих циклов.
• Автоматическая подача/удержание/снятие нагрузки с компьютерной обработкой изображения для автоматического считывания твердости.
• Высокоточная автоматизированная XY-платформа, позволяющая задавать путь индентирования и программируемые последовательности испытаний.
• Автоматический расчёт глубины цементированного слоя и генерация электронных отчётов; результаты и изображения могут передаваться по сети.

Преимущества продукта

• Программно интегрированная работа с управлением мышью для упрощённой эксплуатации.
• Интегрированная проводка plug-and-play для упрощённой установки.
• Электрическая регулировка положения рабочего стола через ПО для точной горизонтальной настройки.
• Переключение режимов изображение/видео с бесшовным управлением фокусом в реальном времени.
• Панорамное сканирование для создания обзора поверхности образца и быстрого поиска точек испытания.
• Однокликовая коррекция поверхности с шестью опциями для уменьшения ошибок на неплоских образцах.
• Многомерный анализ данных: три метода пересчёта твердости, графики результатов в реальном времени и статистический анализ.
• Настраиваемые отчёты и реконструкция процесса испытания с сопутствующими изображениями отпечатков.
• Возможность создания пользовательских программ испытаний: определение типа испытания, параметров и анализа данных.
• Прецизионное измерение по шкале с сохранением данных в отчётах в реальном времени.

Подробные спецификации (строки таблицы)
BHV-1000TPTA Полуавтоматический микро-лабораторный твердомер Виккерса
Шкала Виккерса: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Испытательная сила: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Выбор силы: поворотный селектор; текущая сила отображается на экране
Управление нагрузкой: автоматическое (нагрузка/удержание/разгрузка)
Турель (смена объективов и инденторов): автоматическая
Считывание твердости: компьютер отображает изображение отпечатка и выполняет автоматическое измерение
Время выдержки: регулируется от 0 до 99 сек
Режим испытания: HV / HK (Vickers / Knoop)
Диапазон твердости: 5–3000 HV
Макс. высота образца: 105 мм
Расстояние от центра отпечатка до стенки прибора: 110 мм
Оптическая измерительная система: объективы 10× (наблюдение), 40× (измерение); увеличение 100×/400×; диапазон 0–200 μm; цена деления 0.025 μm
XY-стол: размеры 100 × 100 мм; ход 25 × 25 мм; разрешение 0.01 мм
Автоматический стол: размеры 312 × 225 мм; ход X 110 мм; ход Y 90 мм
Управление движением стола: ручное, электроприводное и управление ПК (X/Y)
Источник света: 12V / 20W; затемнение PWM
Энергосберегающий режим: программируемое время перехода в режим ожидания
Питание: 220V 50Hz
Габариты (Д×Ш×В): 525 × 330 × 620 мм
Масса: 36 KG
Стандарты: GB/T 4340.2; ISO 6507; ASTM E92

Базовая комплектация

• Основной блок: твердомер Виккерса (1 комплект)
• Индентор Виккерса (1)
• Объективы: 10× и 40× (по 1)
• Цифровая микрометрическая окулярная линза 10×
• XY-координатный стол
• Выравнивающие винты (M10x25) ×4
• Уровень (1)
• Шестигранные ключи 2,5 мм и 3 мм и крест/плоская отвертки
• Стандартные эталонные блоки Виккерса: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Защитный чехол от пыли (1)
• Предохранитель 2A (запасной)
• Галогенная лампа 12V/20W (запасная)
• Сетевой кабель (1)
• Стол для тонких срезов (1)
• Плоскогубцы с плоским носом (1)
• Подставка для тонкой проволоки (1)
• Потайные винты M5x12 (4, нержавеющая сталь)
• Большой и маленький V-блок (по 1)
• Сертификат соответствия, руководство и упаковочный лист (по 1)
• Автоматическая платформа Vickers (комплект)
• Компьютер (комплект)
• Система измерения твердости Vickers (комплект)

Технические характеристики

• Модель: BHV-1000TPTA
• Типы измерений: Vickers и Knoop
• Испытательные силы: 10–1000 gf (многоступенчатые) / соответствующие значения в N
• Диапазон твердости: 5–3000 HV
• Оптическое увеличение: наблюдение 100×; измерение 400×
• Разрешающая способность: цена деления оптики 0.025 μm; разрешение XY 0.01 mm
• Клиренс для образца: макс. высота образца 105 мм; расстояние до центра отпечатка 110 мм
• Автоматизация: автоматическое управление нагрузкой, смена турели, автоматическая измерительная обработка изображений и генерация отчётов
• Питание: 220V 50Hz
• Стандарты: GB/T 4340.2, ISO 6507, ASTM E92
