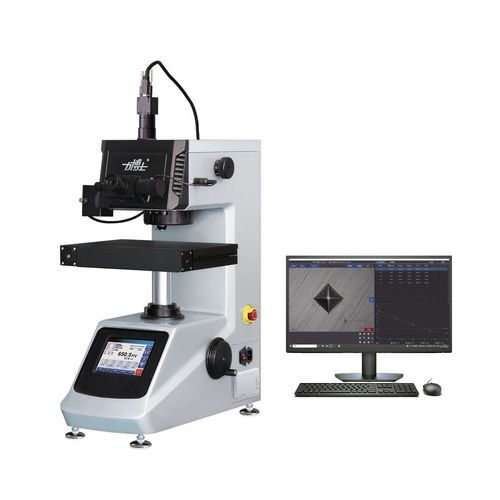

Твердомер по Кнупу и Виккерсу QHV-1000TPTA

микро-Виккерснастольныйдля тонкой пластины

Обзор продукта QHV-1000TPTA — микро‑Виккерсовский твердомер, объединяющий механические, оптические и компьютерные технологии для выполнения полностью автоматических испытаний твердости HV/HK с цифровым отображением. Поддерживает автоматическую смену револьверной головки (объективы и индентор), автоматический ввод измеренных диагоналей по изображению, автоматический расчёт твердости, хранение данных, отображение, печать и преобразование твердости. Предназначен для мелких металлических деталей, тонких срезов, металлических фольг, закалённых слоёв и поверхностных обработок (электропокрытие, нитроцементация, цементация, цианирование), а также для неметаллических материалов (ювелирные изделия, керамика, стекло), требующих малых нагрузок.

Краткое описание функций Микротвердомер с обработкой изображений и высокоточной автоматизированной платформой, обеспечивающей автофокус, автоматическую загрузку/удержание/разгрузку, программируемые схемы точек и автоматическую генерацию отчётов. Результаты и изображения можно экспортировать или передавать по сети для лабораторных процессов и контроля качества.

Преимущества

• Автоматизированная работа: автофокус, смена револьвера и автоматическая съёмка/измерение отпечатков для высокой воспроизводимости.
• Интегрированное управление: программное обеспечение для ПК с управлением мышью и генерацией отчётов.
• Гибкое управление столом: ручное, электрическое или компьютерное управление по X, Y и подъёму.
• Панорамное сканирование: сканирование поверхности образца и формирование панорамного изображения для быстрой локализации точек измерения.
• Коррекция поверхности: режимы коррекции для уменьшения ошибок при измерении на кривых поверхностях.
• Многомерный анализ: методы преобразования твердости, кривые в реальном времени и статистическая обработка.
• Настраиваемые программы и отчёты: пользовательские типы испытаний, параметры и формат данных.
• Анализ цементированного слоя: автоматический расчёт и отображение глубины слоя по пороговому значению твердости.
• Сетевая обработка данных: автоматический расчёт, хранение, печать и экспорт электронных отчётов.

Подробные характеристики (ключевые параметры) Модель: QHV-1000TPTA Полностью автоматический микро‑Виккерсовский твердомер
Шкалы Виккерса: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Испытательные силы (N): 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Испытательные силы (gf): 10, 25, 50, 100, 200, 300, 500, 1000
Выбор силы: механическое колесо; текущая сила отображается на экране
Управление нагрузкой: автоматическое (нагрузка/удержание/разгрузка)
Револьвер: автоматическая смена объектива и индентера
Снятие показаний твердости: автоматическое измерение изображения и отображение на ПК
Фокусировка: автофокус
Время выдержки: регулируется 0–99 с
Режимы испытания: HV / HK (Vickers / Knoop)
Диапазон твердости: 5–3000 HV
Максимальная высота образца: 105 мм
Расстояние от центра отпечатка до стенки корпуса: 110 мм
Оптическая система: объективы 10× (наблюдение), 40× (измерение); общее увеличение 100× (наблюдение), 400× (измерение); диапазон измерения 0–200 μм; шаг 0.025 μм
XY‑стол: размеры 100×100 мм; ход 25×25 мм; разрешение 0.01 мм
Автоматический стол: размеры 312×225 мм; ход X 110 мм; ход Y 90 мм
Управление перемещением стола: ручное, электрическое или компьютерное (X, Y, подъём)
Источник света: 12V/20W, шим‑регулирование яркости
Энергосберегающий режим: программируемое время перехода в режим ожидания
Питание: 220V 50Hz
Габариты (Д×Ш×В): 525×330×620 мм
Масса: 36 кг
Стандарты: GB/T 4340.2; ISO 6507; ASTM E92

Базовая комплектация (входит в поставку)

• Основной блок: QHV-1000TPTA (1 комплект)
• Индентор Vickers (1)
• Объективы: 10× и 40× (по 1)
• 10× цифровой микрометр‑окуляр (1)
• Крестовой координатный стол (1)
• Выравнивающие винты M10×25 (4)
• Ровень (1)
• Шестигранные ключи 2.5 мм и 3 мм (по 1)
• Отвертки: Phillips 5×75 и плоская 4×75
• Эталонные блоки Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Пылезащитный чехол (1)
• Предохранители 2A (2) и запасная галогенная лампа 12V/20W (1)
• Сетевой шнур (1)
• Стол для тонких срезов (1)
• Круглогубцы и подставка для тонкой проволоки (по 1)
• Потайные винты M5×12 (4, нержавеющая сталь)
• Большой и малый V‑блок (по 1)
• Сертификат соответствия, руководство пользователя, упаковочный лист (по 1)
• Автоматическая платформа Vickers, компьютер и измерительная система (по 1 комплекту)

Технические спецификации

• Модель: QHV-1000TPTA
• Методы измерения: Vickers (HV) и Knoop (HK)
• Диапазоны нагрузок: 10–1000 gf (8 выбираемых нагрузок) / соответствующие значения в N
• Автоматические функции: загрузка/удержание/разгрузка, смена револьвера, автофокус, автоматическое изображение и измерение отпечатков, генерация отчётов
• Оптические увеличения: наблюдение 100×; измерение 400×
• Диапазон и разрешение измерения: 0–200 μm; шаг 0.025 μm
• Точность XY‑стола: разрешение 0.01 мм; указанные ходы
• Обработка данных: автоматический расчёт, хранение, отображение, печать, преобразование твердости, генерация электронных отчётов, передача по сети
• Питание: 220V 50Hz
• Габариты и масса: 525×330×620 мм; 36 кг
• Соответствие стандартам: GB/T 4340.2, ISO 6507, ASTM E92
