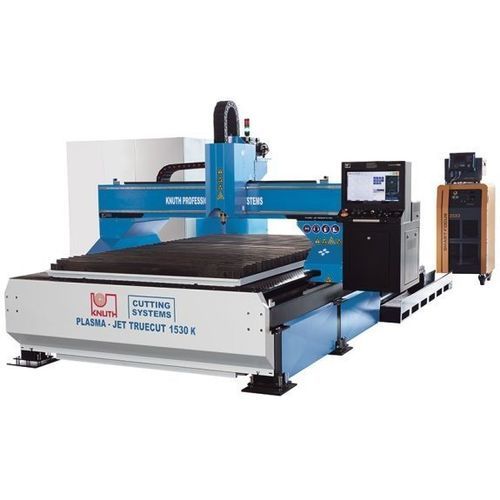

Плазменный станок для резки Plasma-Jet TrueCut K 3060

для металладля листаЧПУ

Обзор
Plasma-Jet TrueCut K 3060 — плазменная система резки, разработанная для серийного и единичного производства сложных деталей. Оборудована системой управления Eckelmann и плазменными источниками Kjellberg; рассчитана на высокие нагрузки и непрерывную работу в многосменном режиме. Широкий набор опций позволяет создавать индивидуальные решения: несколько резаков, автогенные головки, геpинговые срезы и узлы для обработки труб.

Основные преимущества

• Отдельно стоящий усиленный стол для термального и механического развязания и высокой точности
• ЧПУ Eckelmann с EtherCAT для полного управления процессом и вложения (nesting)
• Сконструирована для высокой производительности и многосменной эксплуатации
• Большой перечень опций для индивидуальных конфигураций

Рабочая зона (технические данные)
Ширина реза: 3.000 mm
Длина реза: 6.000 mm
Высота стола: 700 mm
Допустимая нагрузка стола: 520 kg/m2
Ход быстрого перемещения: 18.000 mm/min
Стандартный плазменный источник: Kjellberg (опции Smart Focus / Q)

Габариты и вес
Масса: 9.500 kg

Конструкция

• Отдельно стоящий сварной стол из прочной стали для высокой несущей способности
• Раздельная установка исключает тепловые и механические воздействия на направляющую систему
• Стол подготовлен для системы пыле/дымоулавливания с электропневматическими заслонками

Приводы и трансмиссия

• Динамичные AC серводвигатели Panasonic на всех осях с беззазорными планетарными редукторами, не требующими обслуживания
• Шевронные зубчатые передачи и рейки, рассчитанные на непрерывную эксплуатацию и минимальный износ
• Линейные направляющие на всех осях для длительного срока службы и плавного перемещения на высокой скорости (ширины направляющих X/Y: 20/30 мм)

Режущая головка

• Ось Z с шарико-винтовой передачей и сервоприводной автоматической регулировкой высоты горелки
• Быстрое соединение для оперативной замены резательной головки и сокращения переналадки
• Использование сохранённых в системе параметров резки для оптимизации процессов
• Доступны опции: 5-осевая режущая головка, труборез и многоромные конфигурации

Система управления

• ЧПУ от Eckelmann
• Программное обеспечение Eckelmann IBE для вложения (cncCUT Nest) входит в стандартную комплектацию

Выбор плазменных источников

• Smart Focus 130 – макс. рез 40 мм, врезка 25 мм, рекомендуемый диапазон 1–32 мм
• Smart Focus 170 – макс. рез 50 мм, врезка 30 мм, рекомендуемый диапазон 1–35 мм
• Smart Focus 200 – макс. рез 60 мм, врезка 30 мм, рекомендуемый диапазон 1–40 мм
• Smart Focus 300 – макс. рез 80 мм, врезка 40 мм, рекомендуемый диапазон 1–60 мм
• Smart Focus 400 – макс. рез 100 мм, врезка 50 мм, рекомендуемый диапазон 1–70 мм (нержавеющая сталь)
• Q 1500 – макс. рез 60 мм, врезка 30 мм, рекомендуемый диапазон 0,5–40 мм
• Q 3000 – макс. рез 80 мм, врезка 50 мм, рекомендуемый диапазон 0,5–60 мм

Примечания
Все указанные значения глубины реза и врезки зависят от материала, выбранной технологии резки и системы направляющих.

Характеристики / технические спецификации

• Модельная серия: Plasma-Jet TrueCut K
• Рабочая зона: 3.000 x 6.000 mm
• Высота стола: 700 mm
• Нагрузка на стол: 520 kg/m2
• Ход быстрого перемещения: 18.000 mm/min
• Стандартный плазменный источник: Kjellberg (Smart Focus / Q)
• Масса: 9.500 kg
• Управление: Eckelmann CNC с IBE и EtherCAT
• Приводная техника: Panasonic AC серво, планетарные редукторы, шевронные передачи, линейные направляющие
• Опции: мульти‑резаки, автогенные головки, геpинговые срезы, обработка труб, 5‑осевой модуль
