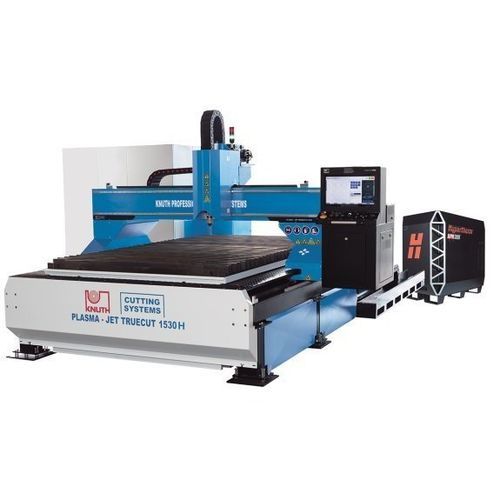

Плазменный станок для резки Plasma-Jet TrueCut 1530 H

для металладля листаЧПУ

Описание
Установки серии Plasma-Jet TrueCut H - высокоспециализированные системы резки для производства или единичного изготовления сложных деталей. Серия рассчитана на высокие нагрузки при многосменном режиме работы и оборудована технологией Hypertherm и высококачественными конструктивными элементами. Благодаря расширенной опциональной комплектации серия обеспечивает универсальные, индивидуальные решения для специфических требований заказчика, включая несколько резаков, головки для автогенной резки, приспособления для резки под углом и обработку труб.

Основные преимущества

• Отдельно стоящий стол для большей точности
• Мощное программное обеспечение ProNest LT для оптимизации производства
• Специальный вариант для источников плазмы HYPERTHERM (опция)
• Высокая производительность, рассчитанная на многосменную работу
• Широкий выбор опций для создания индивидуальных решений

Рабочая зона
Рабочая ширина: 1.500 мм
Рабочая длина: 3.000 мм
Высота стола: 700 мм
Допустимая нагрузка стола: 520 кг/м²
Ускоренный ход: 18.000 мм/мин
Модель ЧПУ (вариант): Hypertherm

Размеры и масса
Масса: 3.100 кг

Конструкция

• Отдельно стоящий стол плазменной резки, прочной стальной конструкции, с высокой допустимой нагрузкой
• Отдельное расположение исключает механическое и термическое воздействие на ведущий механизм
• Для эффективного удаления пыли из зоны резки стол можно оборудовать пылеотсасывающей установкой с электропневматическими впускными клапанами

Приводы и передачи

• Динамические сервоприводы переменного тока Panasonic на всех осях, оборудованы планетарными передачами с беззазорной посадкой, не требующими техобслуживания
• Износостойкие и практически не требующие техобслуживания зубчато-реечные приводы, рассчитанные на непрерывную работу
• Линейные направляющие на всех осях обеспечивают плавное перемещение даже при высоких скоростях (ширина направляющих X/Y — 20/30 мм)
• Конструкция и компоненты рассчитаны на надежную эксплуатацию в несколько смен

Режущая головка

• Ось Z с шарико-винтовой передачей и сервоприводная автоматическая регулировка высоты горелки
• Очень быстрая смена режущей головки благодаря системе быстрого расцепления
• Наличие в ЧПУ базы данных параметров для оптимального раскроя
• Оптимальная скорость подачи для точных контуров и малых радиусов
• Возможна комплектация 5-осевой режущей головкой, труборезом и другими опциональными комплектующими

ЧПУ и программное обеспечение

• Система ЧПУ: Hypertherm EDGE® Connect (опция/вариант)
• Программное обеспечение для раскладки ProNest LT входит в стандартную комплектацию (возможны опции ProNest и другие расширения)
• EDGE® Connect: платформа ЧПУ Hypertherm с CutPro® Wizard, Soft OpCon, поддержкой обмена данных с источниками плазмы и системой регулировки высоты резака; работает под Windows® 10 Enterprise
• Встроенное ПО Phoenix® обеспечивает единый интерфейс и таблицы резки для стали, нержавейки и алюминия, помогает с настройкой и диагностикой

Опции источников плазмы и производительность (примеры)

• Maxpro 200: при резке нелегированной стали — качество резки до ~20 мм почти без заусенцев; пробивка (производственный режим) до 32 мм; врезка* до 75 мм
• XPR 170: пробивка отверстий до 40 мм; врезка до 60 мм; при толщине 20 мм и 170 A скорость резки порядка 1575 мм/мин
• XPR 300: пробивка отверстий до 50 мм; врезка до 80 мм; при толщине 20 мм и 300 A скорость резки порядка 2550 мм/мин

Стандартная комплектация (основные пункты)

• Стол, подготовленный для подключения системы фильтрации (автоматический контроль затвора)
• Серводвигатели и приводы Panasonic
• Автоматическая настройка вертикального положения режущей головки с помощью Hypertherm THC датчика
• Режущая головка с электромагнитной муфтой и датчиком защиты от столкновения
• Блок ЧПУ Hypertherm Edge Connect (вариант базовой комплектации описан на странице)
• Сенсорный экран 19" от ELO (опция)
• EtherCAT E, лазерный указатель, ProNest LT и т.д. (см. перечень доступных опций)

Примечания
Указанные значения толщины резки, пробивки и врезки зависят от материала, технологии резки, источника плазмы и системы управления; реальные показатели зависят от конкретной конфигурации и условий эксплуатации.

Характеристики / спецификации технические

• Рабочая ширина: 1 500 мм
• Рабочая длина: 3 000 мм
• Высота стола: 700 мм
• Допустимая нагрузка стола: 520 кг/м²
• Ускоренный ход (Rapide): 18 000 мм/мин
• Масса: 3 100 кг
• Совместимые источники плазмы (опции): Maxpro 200, XPR 170 (Core / VWI / Optimix), XPR 300 (Core / VWI / Optimix) и другие из линейки Hypertherm
• ЧПУ: Hypertherm EDGE® Connect (возможна конфигурация с Phoenix® и ProNest LT)
