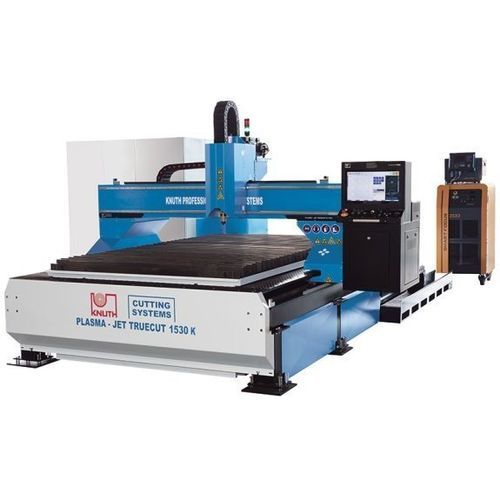

Плазменный станок для резки Plasma-Jet TrueCut K 2040

для металладля листаЧПУ

Краткое описание
Plasma-Jet TrueCut K 2040 — плазменная система резки, предназначенная для серийного и единичного изготовления сложных деталей. Оснащается CNC от Eckelmann и совместима с плазменными источниками Kjellberg. Машина рассчитана на многосменную эксплуатацию и позволяет широкую кастомизацию (несколько резаков, автогенные/оксигенные головки, резка труб, фасонная 5-осевая обработка и т.д.).

Основные преимущества

• Отдельно стоящий стол для термической и механической развязки и повышения точности
• Мощная система управления Eckelmann с EtherCAT для полного контроля процесса резки
• Проектирование под высокую производительность и непрерывную многосменную работу
• Широкий набор опций для индивидуальных конфигураций

Рабочая зона (стол)
Ширина резки: 2.000 mm
Длина резки: 4.000 mm
Высота стола: 700 mm
Допустимая нагрузка стола: 520 kg/m2
Ход в быстром режиме: 18.000 mm/min
Источник плазмы: Kjellberg (различные модели)

Габариты и вес
Вес: 4.100 kg

Детали изделия
Конструкция

• Отдельно стоящий стол из прочной стальной конструкции для высокой несущей способности
• Раздельное размещение стола исключает термическое и механическое влияние на портал и направляющие
• Стол подготовлен для подключения аспирационной/фильтрационной системы с электропневматическими заслонками для локальной вытяжки

Трансмиссия и приводы

• Динамические AC серводвигатели (Panasonic) на всех осях с безлюфтовыми планетарными редукторами, не требующими обслуживания
• Низкоизнашные косозубые рейковые приводы, рассчитанные на непрерывную эксплуатацию
• Линейные направляющие на всех осях для длительного срока службы и плавного движения; ширина направляющих X/Y: 20/30 mm
• Конструкция и подбор компонентов ориентированы на надежную многосменную работу

Режущая головка

• Z‑ось с шариковинтовой передачей и сервоприводным автоматическим управлением высотой горелки
• Быстрое соединение для оперативной замены режущей головки
• Использование базы параметров резки в ЧПУ для достижения оптимального качества реза
• Оптимизированные скорости перемещения для точной обработки контуров и малых радиусов
• Опции: 5-осевая режущая головка, труборез и дополнительное оснащение

ЧПУ и ПО

• ЧПУ от Eckelmann (E°EXC / IBE серия)
• ПО Eckelmann IBE входит в стандартную комплектацию (функции nesting и резки)

Варианты источников плазмы (примеры)

• Smart Focus 130 — макс. резка 40 мм, врез 25 мм, рекомендовано 1–32 мм
• Smart Focus 170 — макс. резка 50 мм, врез 30 мм, рекомендовано 1–35 мм
• Smart Focus 200 — макс. резка 60 мм, врез 30 мм, рекомендовано 1–40 мм
• Smart Focus 300 — макс. резка 80 мм, врез 40 мм, рекомендовано 1–60 мм
• Smart Focus 400 — макс. резка 100 мм, врез 50 мм, рекомендовано 1–70 мм
• Q 1500 — макс. резка 60 мм, врез 30 мм, рекомендовано 0,5–40 мм
• Q 3000 — макс. резка 80 мм, врез 50 мм, рекомендовано 0,5–60 мм

Стандартная комплектация / Примеры

• Стол подготовлен для подключения фильтрационной системы (автоматическое управление заслонкой)
• Сервоприводы и приводы Panasonic
• Автоматическое управление высотой горелки Eckelmann
• Режущая горелка с магнитной муфтой и датчиком столкновений
• ЧПУ-блок Eckelmann (E°EXC 880 / E°CUT ECO) с опциональным 19" сенсорным экраном
• Модуль A от Beckhoff, лазерный указатель, ПО Eckelmann IBE cncCUT Nest

Опциональное оборудование / Примеры

• Апгрейды до плазменных источников Kjellberg серии Q (Q1500, Q3000, Q4500 и др.)
• Плазменные источники Smart Focus (130 / 170 / 200 / 300 / 400) с автоматической газовой консолью
• Автогенные/оксигенные режущие головки (Tanaka и др.)
• Системы резки труб, дополнительные опоры и удлинители
• 5-осевые фасонные и труборезные системы, фасочные устройства, стартовые наборы расходных материалов
• Пылеудаление и фильтрационные системы

Технические характеристики

• Рабочая ширина: 2.000 mm
• Рабочая длина: 4.000 mm
• Высота стола: 700 mm
• Допустимая нагрузка стола: 520 kg/m2
• Ход в быстром режиме: 18.000 mm/min
• Источник плазмы: Kjellberg (варианты доступны)
• Масса: 4.100 kg
• ЧПУ: Eckelmann с ПО IBE для nesting
