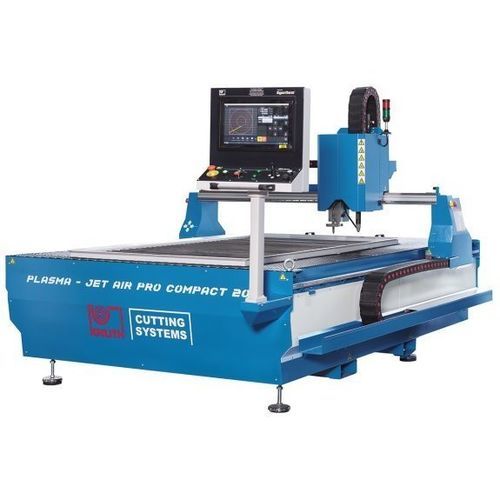

Плазменный станок для резки Plasma-Jet AirPro Compact 2010

для металладля листаЧПУ

Описание
Серия Plasma-Jet AirPro Compact 2010 представляет собой воздушно‑плазменные станки для единичного и мелкосерийного производства. Машины имеют компактный габарит, приспособлены для использования в мастерских, обеспечивают надёжную работу и простое управление.

Основные характеристики

• Компактная моноблочная конструкция для быстрого монтажа и транспортировки
• Сочетаются с воздушно‑плазменными источниками Hypertherm и Kjellberg (опция)
• Полевая шина EtherCAT обеспечивает высокую производительность ЧПУ
• Профессиональное программное обеспечение для раскладки включено в комплект в зависимости от конфигурации
• Серийно с вакуумным столом; водяной стол доступен опционально

Конструкция

• Моноблочный корпус с интегрированными направляющими позволяет транспортировать станок в собранном виде и обеспечивает быструю пуско-наладку
• Стол подготовлен для подключения вакуумной системы; опционально доступен водяной стол
• Рабочая зона вакуумируется сегментами (механически переключается перемещающимся мостом) для эффективной работы фильтрации и вытяжки
• Решётка опоры материала выполнена из сменных дугообразных плоских стальных элементов

Направляющие и приводы

• Подбор компонентов обеспечивает высокую функциональность резки и надёжность процесса
• Мост машины синхронно приводится с обеих сторон, обеспечивает динамичное движение без опрокидывающего момента
• Мощные асинхронные сервомоторы с безлюфтовыми планетарными редукторами и прецизионными шевронными зубчато‑реечными приводами гарантируют точность контуров
• Высококачественные линейные направляющие на всех осях: прочные, точные и долговечные

Мощность резки (по примерам источников)

• Kjellberg CutFire 100i: резка до 40 мм, врезка до 20 мм
• Hypertherm Powermax 105 Sync: резка до 38 мм, врезка до 22 мм
• Hypertherm Powermax 125: резка до 44 мм, врезка до 25 мм

Режущая головка

• Высота по оси Z (управляемая дугой) поддерживает зазор между наконечником и поверхностью листа
• Сенсорный коллизионный защитный механизм предотвращает повреждение станка и детали
• Магнитная муфта облегчает наладку и обслуживание плазменной горелки

Система управления и ПО

• ЧПУ PULSER 3 с 15" сенсорным экраном, разработанное для современных задач резки
• Полевая шина EtherCAT для надёжной и высокопроизводительной связи
• В комплект в зависимости от источника плазмы может входить ProNest LT Essentials или IBE cncCut Nest

Стандартная комплектация (пример)

• Модуль ЧПУ PULSER 3 (15" сенсорный экран)
• 15" HMI с сенсорным экраном
• ProNest LT Essentials (в зависимости от конфигурации)
• Стол подготовлен к подключению фильтрующей системы (механическое запирание)
• Автоматическое регулирование высоты горелки с датчиком THC
• Режущая головка с магнитной муфтой и датчиком столкновения
• Сервоприводы и драйверы INVT
• Лазерный указатель
• Руководство по эксплуатации

Опциональное оборудование (пример)

• Система вытяжки/фильтрации (напр., 2 500 м³/ч)
• Плазменный источник Powermax 125
• Плазменный источник Powermax 105 Sync
• Плазменный источник CutFire 100i
• Плазменный источник MaxPro 200
• Опция обновления ProNest LT
• Водяной стол для плазменной резки (взамен вакуумного стола)
• Система гравировки и маркировки для PowerMax и MaxPro

Технические характеристики

• Рабочая зона — Ширина реза: 1 050 мм
• Рабочая зона — Длина реза: 2 050 мм
• Рабочая зона — Расстояние горелки до опорного стола: 200 мм
• Рабочая зона — Высота стола: 500 мм
• Рабочая зона — Нагрузка на стол: 800 кг/м2
• Рабочая зона — Ускоренный ход: 15 000 мм/мин
• Рабочая зона — Точность позиционирования: 0,05 мм
• Габариты и масса — Масса: 1 100 кг
• Габариты и масса — Габариты (Д × Ш × В): 1,72 м × 3,15 м
