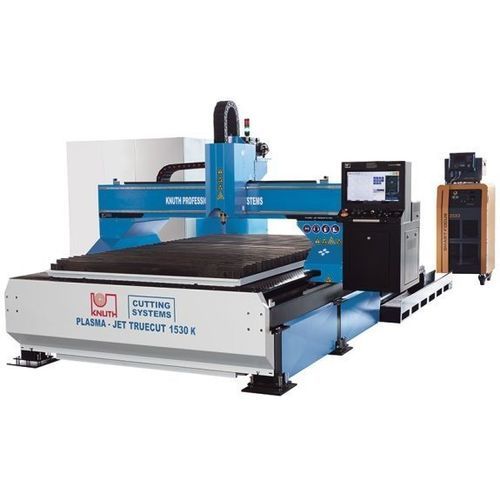

Плазменный станок для резки Plasma-Jet TrueCut K 1530

для металладля листаЧПУ

Краткое описание
Plasma-Jet TrueCut K 1530 — специализированная система плазменной резки для серийного и единичного изготовления сложных деталей. Интегрирует систему управления Eckelmann и источники Kjellberg, рассчитана на интенсивную работу в несколько смен. Модульная конструкция обеспечивает индивидуальные конфигурации: несколько резаков, автогенные головки, 5‑осевые фасонные резы и труборезные блоки.

Основные преимущества

• Отдельно стоящий стол для термической развязки и высокой точности
• Eckelmann CNC с EtherCAT для скоординированного управления и оптимизации раскладки
• Проектирование под высокую производительность и непрерывный многосменный режим
• Широкий набор опций для адаптации к производственным задачам

Рабочая зона (по тех. данным)

• Рабочая ширина: 1500 мм
• Рабочая длина: 3000 мм
• Высота стола: 700 мм
• Допустимая нагрузка стола: 520 кг/м²
• Скорость быстрого перемещения: 18 000 мм/мин
• Источник плазмы (стандарт/варианты): Kjellberg

Детали изделия
Конструкция

• Отдельно стоящий стальной стол резки для минимизации термических и механических воздействий на направляющие
• Подготовка стола под вытяжку пыли/дымовых газов с электропневматическими всасывающими заслонками в активном сегменте
• Прочная конструкция для обработки крупных и тяжёлых заготовок

Приводы и передачи

• AC‑серводвигатели Panasonic на всех осях с беззазорными планетарными редукторами
• Износостойкие шестерёнчатые рейки и линейные направляющие, рассчитанные на длительную эксплуатацию при высоких скоростях (ширины направляющих X/Y: 20/30 мм)
• Подбор компонентов и конструкция для надёжной многосменной работы

Режущая головка

• Z‑ось на шариковинтовой передаче и сервоприводная автоматическая регулировка высоты горелки
• Быстрое сцепление для оперативной замены головок и сокращения времени переналадки
• Встроенная база параметров реза в ЧПУ для оптимизации режущего процесса
• Опции: 5‑осевая режущая головка, труборезный блок, конфигурации с несколькими резаками

ЧПУ

• Система ЧПУ Eckelmann в стандартной комплектации
• Программное обеспечение Eckelmann IBE (cncCUT Nest) входит в поставку

Источники плазмы (выбор)

• Smart Focus 130 – макс. рез 40 мм, врез 25 мм, рекомендуемый диапазон 1–32 мм
• Smart Focus 170 – макс. рез 50 мм, врез 30 мм, рекомендуемый диапазон 1–35 мм
• Smart Focus 200 – макс. рез 60 мм, врез 30 мм, рекомендуемый диапазон 1–40 мм
• Smart Focus 300 – макс. рез 80 мм, врез 40 мм, рекомендуемый диапазон 1–60 мм
• Smart Focus 400 – макс. рез 100 мм, врез 50 мм, рекомендуемый диапазон (нерж.) 1–70 мм
• Q 1500 – макс. рез 60 мм, врез 30 мм, рекомендуемый диапазон 0,5–40 мм
• Q 3000 – макс. рез 80 мм, врез 50 мм, рекомендуемый диапазон 0,5–60 мм

Примечание
Указанные значения реза и врезки зависят от материала, выбранной плазменной технологии и системы направляющих.

Технические характеристики

• Модель: Plasma-Jet TrueCut K 1530
• Рабочая зона (Ш×Д): 1500 × 3000 мм
• Высота стола: 700 мм
• Нагрузка на стол: 520 кг/м²
• Скорость быстрого перемещения: 18 000 мм/мин
• Источник плазмы: Kjellberg (варианты)
• Масса: 3 100 кг
• ЧПУ: Eckelmann CNC (E°EXC 880 / E°CUT ECO) с ПО IBE
• Применение: многосменная эксплуатация; опции: несколько резаков, автогенные головки, 5‑осевая резка, труборезные установки, подготовка фильтра
