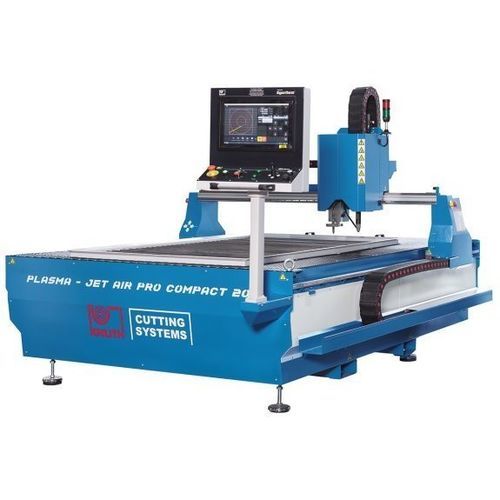

Плазменный станок для резки Jet AirPro 1530

для металладля листаЧПУ

Обзор Plasma-Jet AirPro Compact 1530 — компактный стол для плазменной резки, разработанный для единичного и мелкосерийного производства. Обеспечивает промышленную производительность резки при небольшом занимаемом пространстве и низких эксплуатационных затратах, подходит для мастерских и небольших цехов.

Основные преимущества

• Моноблочная конструкция для быстрой наладки и транспортировки в собранном виде
• Совместим с воздушно-плазменными источниками Hypertherm или Kjellberg (опция)
• Полевая шина EtherCAT для высокой производительности ЧПУ
• Профессиональное программное обеспечение для раскладки в комплекте
• В стандартной комплектации вакуумный стол; опционально — водяной стол

Конструкция

• Единую раму с направляющими, встроенными в каркас стола, обеспечивает жёсткость и упрощает ввод в эксплуатацию
• Стол подготовлен для подключения вакуумной системы; доступна опция водяного стола
• Рабочая зона отсасывается по сегментам, переключаемым механически перемещаемым мостом для оптимизации фильтрации
• Поддерживающая решётка выполнена из сменных дугообразных плоских стальных элементов

Направляющие и приводы

• Подбор компонентов обеспечивает функциональность резки и надёжность процесса
• Мост машины синхронно приводится с двух сторон, высокая динамика без момента опрокидывания
• Мощные AC-сервомоторы с безлюфтовыми планетарными редукторами и прецизионными шевронными передачами гарантируют точность
• Высококачественные линейные направляющие на всех осях: прочные, точные и долговечные

Мощность резки (примеры)

• Kjellberg CutFire 100i: резка до 40 мм, врезка до 20 мм
• Hypertherm Powermax 105 Sync: резка до 38 мм, врезка до 22 мм
• Hypertherm Powermax 125: резка до 44 мм, врезка до 25 мм

Режущая головка

• Высота по оси Z контролируется по дуге для поддержания расстояния сопло–пластина
• Датчик управления предотвращает столкновения и защищает станок и заготовку
• Магнитная муфта облегчает настройку и обслуживание горелки

Управление и ПО

• ЧПУ PULSER 3 с 15" сенсорным экраном (в комплекте)
• Полевая шина EtherCAT для повышения скорости и надёжности управления
• В комплекте ProNest LT Essentials или IBE cncCut Nest в зависимости от источника плазмы

Комплектация (кратко)

• ЧПУ-модуль PULSER 3 (15" сенсорный экран)
• 15" HMI сенсорный экран
• ProNest LT Essentials или IBE cncCut Nest (в зависимости от конфигурации)
• Стол подготовлен для системы фильтрации/всасывания
• Автоматическая регулировка высоты горелки (THC) с датчиком
• Плазменная горелка с магнитной муфтой и детектором столкновений
• Сервомоторы и приводы (INVT или эквивалент)
• Лазерный указатель, руководство пользователя

Опции (примеры)

• Источник Powermax 105 Sync (SmartSYNC®)
• Источник Powermax 125 для повышения производительности
• Источник Maxpro 200 для интенсивной эксплуатации
• CutFire 100i (спиральная газовая технология)
• Набор для гравировки/маркировки для PowerMax/MaxPro
• Водяной стол вместо вакуумного
• Системы вытяжки/фильтрации (например, 2 500 м³/ч)
• Дополнительная лицензия ProNest LT

Рабочая зона
Рабочая ширина: 1 550 мм
Рабочая длина: 3 050 мм
Расстояние горелка–поддержка: 200 мм
Высота стола: 500 мм
Нагрузка: 800 кг/м2
Скорость быстрого перемещения: 15 000 мм/мин
Точность позиционирования: 0,05 мм

Размеры и масса
Масса: 1 550 кг
Габариты (Д x Ш x В): 2,25 м x 4,15 м

Характеристики / технические спецификации

• Рабочая площадь: 1 550 x 3 050 мм
• Расстояние сопло–стол: 200 мм
• Высота стола: 500 мм
• Нагрузка: 800 кг/м2
• Быстрая подача: 15 000 мм/мин
• Точность позиционирования: 0,05 мм
• Масса: 1 550 кг
• Габариты: 2,25 м x 4,15 м
• Совместимость с Hypertherm и Kjellberg (опции)
• ЧПУ PULSER 3 (15" сенсорный экран) в комплекте
