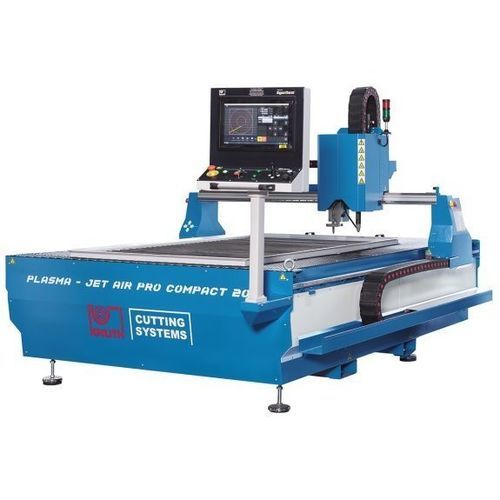

Плазменный станок для резки Plasma-Jet AirPro Compact 1515

для металладля листаЧПУ

Описание
Станки серии Plasma-Jet AirPro Compact обеспечивают точную плазменную резку при минимальных эксплуатационных затратах. Разработанные как экономичное решение для единичного и мелкосерийного производства, эти компактные установки подходят для мастерских с ограниченным пространством, отличаются надёжностью и простотой в эксплуатации.

Ключевые особенности

• Компактное исполнение, быстрая ввод в эксплуатацию
• Совместимость с воздушно-плазменными источниками Hypertherm или Kjellberg (опция)
• Оптимальная производительность ЧПУ благодаря EtherCAT
• Профессиональное программное обеспечение для раскладки в комплекте
• В комплекте поставки — стол с аспирацией; водяной стол — опция

Конструкция

• Моноблочная рама с интегрированными направляющими позволяет транспортировать установку в собранном виде и обеспечивает быструю ввод в эксплуатацию
• Стол подготовлен для подключения аспирации; опционально доступен водяной стол
• Рабочая зона асептируется по сегментам, механически переключаемым подвижным мостом, для эффективной работы фильтрации/аспирации
• Решётка опоры материала изготовлена из сменных дугообразных плоских стальных элементов

Направляющие и приводы

• Подбор компонентов гарантирует рабочую функциональность резки и надёжность процесса
• Мост синхронно приводится с обеих сторон для динамичного перемещения без опрокидывающего момента
• Мощные AC‑серводвигатели с безлюфтовыми планетарными редукторами и прецизионными зубчато‑реечными приводами обеспечивают точность контуров
• Высококачественные линейные направляющие на всех осях: прочные, точные и долговечные

Плазменные источники / мощность резки (примерно)

• Kjellberg CutFire 100i: резка до 40 мм, врезка до 20 мм
• Hypertherm Powermax 105 Sync: резка до 38 мм, врезка до 22 мм
• Hypertherm Powermax 125: резка до 44 мм, врезка до 25 мм

Режущий узел

• Расстояние от сопла до листа поддерживается регулировкой по оси Z, управляемой дугой
• Встроенная сенсорная система защиты от столкновений предотвращает повреждения машины и заготовки
• Магнитная муфта облегчает наладку и обслуживание плазменной горелки

Система управления и ПО

• ЧПУ‑блок PULSER 3 с 15" сенсорным экраном, разработан для современных задач резки и удобен в использовании
• Полевая шина EtherCAT для быстрой и надёжной работы ЧПУ
• В зависимости от выбранного источника плазмы поставляется ProNest LT Essentials или IBE cncCut Nest

Стандартная комплектация (примерно)

• ЧПУ PULSER 3
• 15" HMI с сенсорным экраном
• ProNest LT Essentials (в зависимости от источника)
• Стол подготовлен для фильтрационной системы (механическое управление заслонкой)
• Автоматическая регулировка высоты горелки с датчиком THC
• Режущий факел с магнитной муфтой и датчиком столкновения
• Серводвигатели и приводы INVT
• Лазерный указатель
• Руководство по эксплуатации

Опции (примерно)

• Вытяжная система 2 500 м³/ч (аспирация/фильтрация)
• Водяной стол для плазменных установок (вместо стола с аспирацией)
• Плазменные источники: Powermax 125, Powermax 105 Sync, CutFire 100i, MaxPro 200 и др.
• Программная опция ProNest LT (платная лицензия)
• Оборудование для гравировки/маркировки для PowerMax и MaxPro

Технические характеристики

• Ширина резки: 1550 мм
• Длина резки: 1550 мм
• Расстояние сопло–опорный стол: 200 мм
• Высота стола: 500 мм
• Нагрузка на стол: 800 кг/м²
• Скорость холостого хода: 15 000 мм/мин
• Точность позиционирования: 0,05 мм
• Масса: 1 250 кг
• Габариты (Д x Ш x В): 2,25 м x 2,5 м
