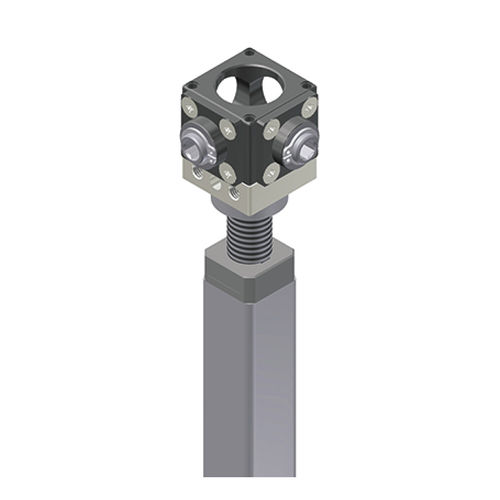

Редуктор с конической передачей 3010, 3011
ортогональный1-5 Nmдля регулировки высоты рабочего места

редуктор с конической передачей
редуктор с конической передачей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с конической передачей
Направление осей
ортогональный
Крутящий момент
1-5 Nm
Применение
для регулировки высоты рабочего места

Описание

Угловой редуктор со шпиндельным узлом 3010 | 3011 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки для мебельных изделий, а также всевозможные линейные адаптация в жилых и офисных помещениях. Простые винтовые крепления позволяют создать простую структуру системы и несложный монтаж. Специальные характеристики Необслуживаемый Maintenance Соотношение в направлении шпинделя 1.3:1 Приводной момент на редукторной головке для применения с несколькими шпинделями: макс. 3 Нм Корпус из армированного стекловолокном пластика Колеса со скосом из закаленной стали с прочными, усиленными зубьями Предназначен для ручного управления Переменное число конических шестерен для отклонения движения и свободно выбираемое положение привода По запросу могут быть поставлены и другие типы шпинделей клавиша-вариант 3010: варианты с правым поворотным шпинделем 3011: варианты с левым поворотным шпинделем Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. При одновременном использовании нескольких подъемных механизмов в приводе необходимо учитывать максимальный вращающий момент на головке редуктора 3 Нм! Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https://www.ketterer.de/en/downloads/instructions

---
