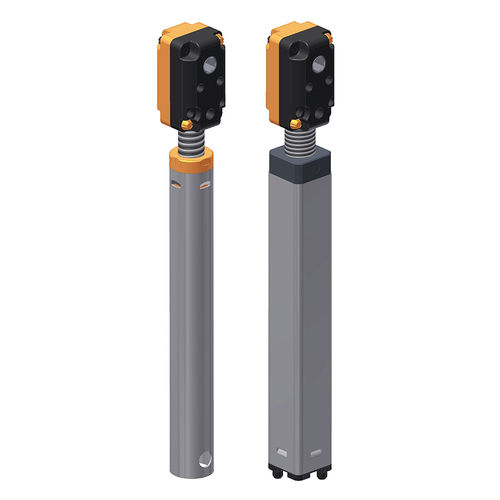

Редуктор с конической передачей 3034 series

ортогональный1-5 Nmвысокой жесткости

Угловой редуктор со шпиндельным узлом 3034 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки мебели, а также всевозможные линейные столы настройка в жилых, передвижных домах или на промышленных предприятиях. Простое винтовое крепление и болт с шестигранной головкой позволяют создать простую систему структура и несложная сборка. Специальные характеристики Необслуживаемый Maintenance Очень тонкий размер 25,8 мм x 25,8 мм Приводной момент на редукторной головке для применения с несколькими шпинделями: макс. 3.5 Нм Корпус из пластика, армированного стеклянным бором Колеса со скосом из закаленной стали с прочными, усиленными зубьями Опорная труба круглого сечения Ø 20 мм или квадратного сечения 22 мм Подходит для ручного использования, а также для электродвигательного привода клавиша-вариант 3034.00-V01: шпиндель SG12x16P4 RH с круглой опорной трубой 3034.00-V02: шпиндель SG12x16P4 RH с квадратной опорной трубой 3034.00-V03: шпиндель Tr14x3 RH с квадратной опорной трубой 3034.00-V04: шпиндель SG14x16P4 RH с квадратной опорной трубой Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https:// www.ketterer.de/en/downloads/instructions
