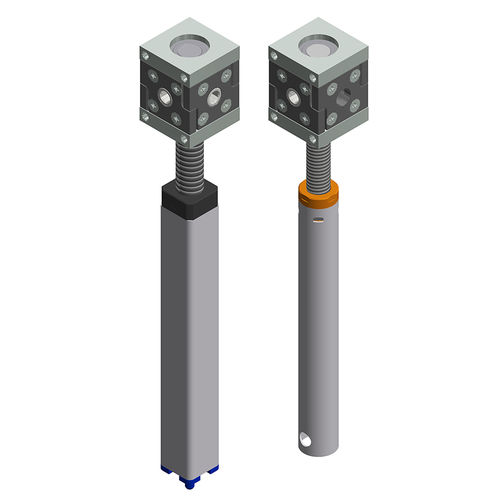

Редуктор с конической передачей 3035, 3036

ортогональный1-5 Nmдля регулировки высоты рабочего места

Угловой редуктор со шпиндельным узлом 3035 | 3036 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки для мебельных изделий, а также всевозможные линейные приспособление в жилых, передвижных домах или промышленных областях. Простое винтовое крепление и болт с шестигранной головкой позволяют создать простую систему структура и несложная сборка. Специальные характеристики Необслуживаемый Maintenance Соотношение в направлении шпинделя: 1:1 одер 1.5:1 Очень тонкий размер 35 мм х 35 мм Приводной момент на редукторной головке для применения с несколькими шпинделями: максимум. 4 Нм Корпус из армированного стекловолокном пластика Колеса со скосом из закаленной стали с прочными, усиленными зубьями Опорная труба круглого сечения Ø 20 мм или квадратного сечения 22 мм Подходит для ручного использования, а также для электродвигательных приводов Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https:// www.ketterer.de/en/downloads/instructions
