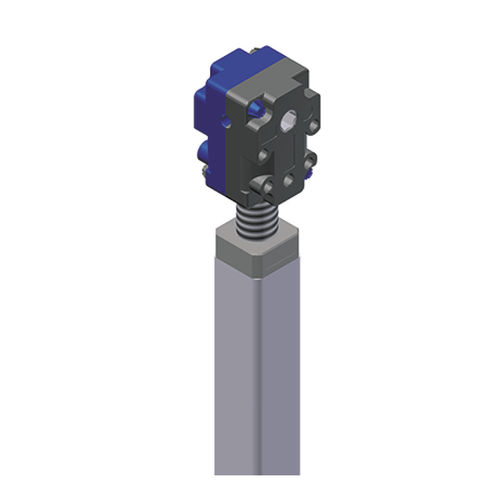

Редуктор с конической передачей 3039 series

ортогональный1-5 Nmдля регулировки уровня

Угловой редуктор со шпиндельным узлом 3039 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки для мебельных изделий, а также всевозможные линейные приспособление в жилых, передвижных домах или промышленных областях. Простое винтовое крепление и болт с шестигранной головкой позволяют создать простую систему структура и несложная сборка. Специальные характеристики Необслуживаемый Maintenance Соотношение 1:1 Макс. вращающий момент на головке редуктора в зависимости от шага шпинделя: максимум. 4 Нм Корпус из армированного стекловолокном пластика Колеса со скосом из закаленной стали с прочными, усиленными зубьями Подходит для ручного использования, а также для электродвигательных приводов Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https://www.ketterer.de/en/downloads/instructions Инструкции по установке: При креплении с помощью верхних отверстий ø 4,1 (4x) используйте не менее 2 винтов М4. При этом желательно, чтобы подъемник поддерживался сверху на верхней стороне. Соединение с помощью дополнительных мунтовых отверстий ø 4,6 мм для М5 требует верхней боковой опоры.
