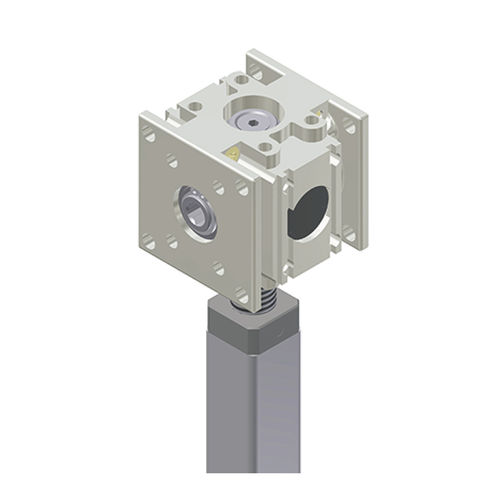

Угловой редуктор со шпиндельным узлом 3070 | 3071
Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения
решения. Возможные применения - различные функции настройки для
предметы мебели, а также всевозможные линейные регулировки в жилых помещениях,
передвижные дома или промышленные предприятия. Особенно подходит в качестве компонента для "решений с большой нагрузкой" для мебели offi ce и рабочих мест.
Конструкции с четырьмя ведущими колесами имеют широкое применение
возможности подъёмной установки и высокая гибкость при проектировании систем.
Специальные характеристики
Необслуживаемый Maintenance
Соотношение в направлении шпинделя 1.83:1
Корпус из литого цинка
Колеса со скосом из закаленной стали с прочными, усиленными зубьями
Приводной момент на редукторной головке для применения с несколькими шпинделями: макс. 6 Нм
Подходит для электродвигательных приводов
Высокая гибкость за счет переменного числа ведущих колес для отклонения эквенции движения
Доступны шпиндели с разным шагом и длиной шпинделя в соответствии с требованиями заказчика
клавиша-вариант
3070: варианты с правым поворотным шпинделем
3071: варианты с левым поворотным шпинделем
Технические примечания
Подъемные устройства должны быть защищены от боковых сил отдельной направляющей.
Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении.
Подъемная установка может работать только под давлением.
При одновременном использовании нескольких подъемных механизмов учитывайте максимальный вращающий момент на головке редуктора 10 Нм!
---
