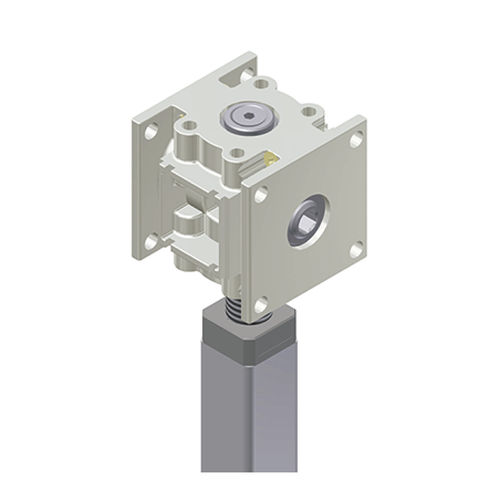

Редуктор с конической передачей 3042, 3043

ортогональный5-10 Nmдля регулировки высоты рабочего места

Угловой редуктор со шпиндельным узлом 3042 | 3043 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки для мебельных изделий, а также всевозможные линейные приспособление в жилых, передвижных домах или промышленных областях. Простое винтовое крепление и болт с шестигранной головкой позволяют создать простую систему структура и несложная сборка. Специальные характеристики Необслуживаемый Maintenance Корпус из цинка, отлитого под давлением Колеса со скосом из закаленной стали с прочными, усиленными зубьями Соотношение 1:1 Приводной момент на редукторной головке для применения с несколькими шпинделями: макс. 10 Нм Идеально подходит для электродвигательных приводов Больше гибкости за счет переменного числа конических шестерен для отклонения движения Доступны шпиндели различной длины и шага клавиша-вариант 3042: варианты с правым поворотным шпинделем 3043: варианты с левым вращающимся шпинделем Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. При одновременном использовании нескольких подъемных механизмов учитывайте максимальный вращающий момент на головке редуктора 10 Нм! Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https://www.ketterer.de/en/downloads/instructions
