Редуктор с конической передачей 3045 series

ортогональный5-10 Nmдля регулировки высоты рабочего места

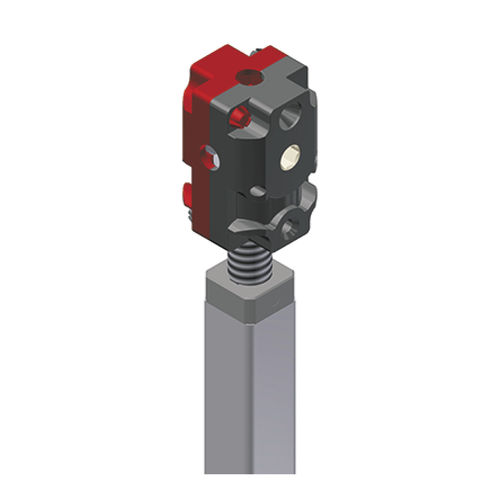

Угловой редуктор со шпиндельным узлом 3045 Универсальный подъемный механизм с конической редукторной головкой для линейного перемещения решения. Возможные применения: регулируемые по высоте столы, различные функции регулировки предметов мебели, а также всевозможные варианты линейной регулировки в жилых, передвижных домах или на производстве. Простое винтовое крепление и болт с шестигранной головкой позволяют создать простую систему структура и несложная сборка. Специальные характеристики Необслуживаемый Maintenance Соотношение 1:1 и 1:2 Приводной момент на редукторной головке для применения с несколькими шпинделями: макс. 5.5 Нм Корпус из армированного стекловолокном пластика Колеса со скосом из закаленной стали с прочными, усиленными зубьями Подходит для ручного использования, а также для электродвигательных приводов Идеально подходит для высокопроизводительного диска 3143.00 клавиша-вариант 3045.00-V01: Шпиндель SG14x16P4 RH и i= 1:1 V02: Шпиндель Tr14x3 RH и i= 1:1 V03: Шпиндель Tr14x3 RH и i= 1:2 Ход HXXX и длина втянутого хода EXXX настраиваются в соответствии с требованиями заказчика Технические примечания Подъемные устройства должны быть защищены от боковых сил отдельной направляющей. Внимание: Системы шпинделей с шагом шпинделя > 3 мм не могут быть самоблокирующимися. Проверьте эффект самоблокировки в приложении. Подъемная установка может работать только под давлением. Неправильное определение размеров направляющей системы может привести к повреждению подъемного механизма: Пожалуйста, обратите внимание на конструкцию и указания по технике безопасности для шпиндельных приводов. Вы найдете их по адресу: https://www.ketterer.de/en/downloads/instructions
