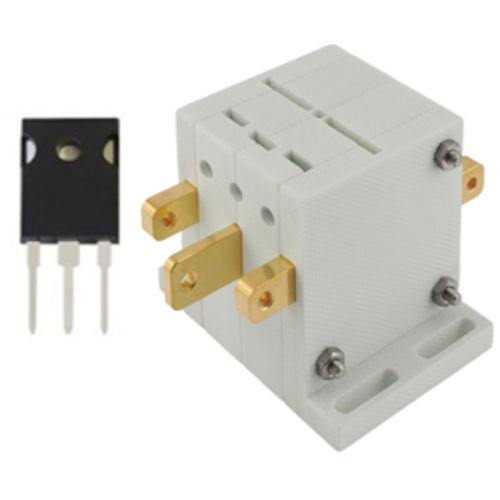

Тестовый разъем для силового транзистора T3P-HH-KL-250

Kelvin

Специальная спецификация: Сокеты для силовых транзисторов, тип высокой производительности - Разработан для оценки сквозных SiC/GaN MOSFET. - Высокий ток: DC50A при 25℃ - Термостойкость: до 250℃ - Возможна связь по Кельвину Этот сокет разработан для высокой производительности, поддерживает тестирование отдельных полупроводниковых устройств, таких как силовые транзисторы и тиристоры, и подходит для приложений с высоким током и высоким напряжением. Допустимые корпуса: TO-247, TO-3P, TO-254, TO-220 и т.д. (Некоторые корпуса могут быть непригодны для использования.) Спецификации (P/N T3P-HH-KL-250): Прочность соединения: минимум 10,000 циклов Сопротивление контакта: максимум 20 мΩ Номинальный ток: DC50A при 25℃ (между 1 и 2) AWG#10(5.5мм²) Комнатная температура с повышением на 30℃ Сопротивление изоляции: минимум 500MΩ Пробивное напряжение: AC2000V 1 минута при 25℃ (между 1 и 2) Температурный диапазон: -55 до +250°C (включая повышение температуры из-за электрического тока) Материалы: Корпус: термопластик высокой температуры Контакт: медный сплав Допустимое устройство: TO-247, TO-3P, TO-254, TO-220 и т.д. Назначение выводов: 1: сток 2: исток 3: затвор Как использовать: Вставьте устройство в слот для вставки в верхней части тестового сокета. Затяните три установочных винта с помощью шестигранного ключа. Подготовка к измерению завершена. После завершения теста выключите питание и ослабьте установочный винт. Удалите устройство. Как подключить кабель: Пример подключения показан ниже. Дополнительные примечания: При креплении сокета к плате используйте толщину от 1,6 до 4,0 мм. Высокопроизводительный тестовый сокет для SiC/GaN MOSFET Высокий ток: DC50A при 25℃ Термостойкость: до 250℃ Возможна связь по Кельвину Допустимые корпуса: TO-247, TO-3P, TO-254, TO-220 Прочность соединения: минимум 10,000 циклов Сопротивление контакта: максимум 20 мΩ Сопротивление изоляции: минимум 500MΩ Пробивное напряжение: AC2000V 1 мин при 25℃ Температурный диапазон: -55 до +250°C Материал корпуса: термопластик высокой температуры Материал контакта: медный сплав
