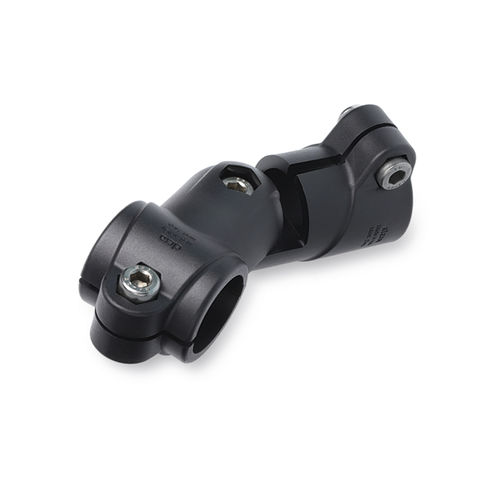

Винтовой трубный хомут GSQ.P

из полиамида

Соединительные зажимы GSQ.P из полиамида, армированного стекловолокном, имеют прорезь в месте зажима. Они состоят из шарнирных зажимов LST.P и LSQ.P. Отверстия для точек зажима расположены в одной плоскости и соединены зажимным шарниром для поворота на ± 90°, от перпендикулярного до параллельного. В них обычно используются конструкционные трубки с полным поверхностным контактом по всему сечению отверстия. Для уменьшения сечения отверстия до меньшего диаметра можно использовать переходные втулки RBS.P. В местах завинчивания винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают сечение отверстия для зажима. Винт с внутренним шестигранником или регулируемый ручной рычаг на зажимном шарнире служит для фиксации оси шарнира. Зажимное соединение может регулироваться как плавно, так и в зависимости от рисунка зубьев. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK.P они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
