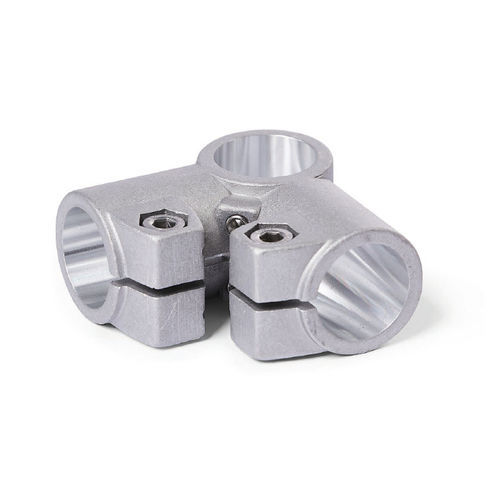

Угловой трубный соединитель ES

из литого алюминиярегулируемый

Угловые зажимы из литого под давлением алюминия имеют цилиндрические зажимные точки, обработанные методом резания методами. Две точки зажима имеют щелевидное поперечного сечения, а одна не имеет зажимной щели. Все отверстия точек зажима расположены под углом под углом 90° друг к другу. Отверстия с прорезями лежат в плоскости, в то время как сечение отверстия без зажимной прорези перпендикулярно этой плоскости. Во все отверстия принимают обычно имеющиеся конструкционные трубки с полным контакт с поверхностью по всему сечению. В местах завинчивания винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают прорезанное отверстие поперечное сечение. Резьбовые винты с чашечками действуют радиально на поперечное сечение отверстия для зажима без зажимного шлица. Центрирующие отверстия на зажимаемой трубе предотвращают точек давления и обеспечивают точное позиционирование. Регулируемые ручные рычаги предназначены для многократного, зажима без использования инструментов. Под обозначением HSK, они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником винтом с внутренним шестигранником, сила зажима усилие зажима, достигаемое с помощью регулируемого рычага, ниже меньше из-за меньшей длины рычага. Продукт, соответствующий требованиям RoHS
