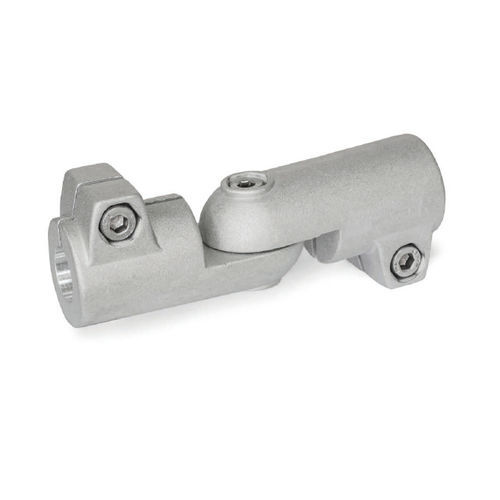

Совместные зажимы из литого под давлением алюминия имеют
зажимные точки с прорезями, обработанные резанием
методами. Они состоят из двух шарнирных
зажимов LST.
Отверстия точек зажима расположены в плоскости
и соединены зажимным шарниром для поворота
на ± 90°, от выровненной ориентации до перпендикулярной.
Они получают обычно имеющиеся в наличии конструкционные трубы
с полным поверхностным контактом по всему поперечному сечению
отверстия.
В местах завинчивания винты с внутренним шестигранником или
регулируемые ручные рычаги уменьшают поперечное сечение отверстия
для зажима.
Винт с внутренним шестигранником или регулируемый ручной рычаг
рычаг на зажимном соединении служит для фиксации
оси шарнира. Зажимное соединение может быть отрегулировано
бесступенчато или в зависимости от рисунка зубьев.
Регулируемые ручные рычаги предназначены для многократного,
зажима без использования инструментов. Под обозначением HSK,
они поставляются отдельно для индивидуального использования
и в других исполнениях. По сравнению с винтом с внутренним шестигранником
винтом с внутренним шестигранником, сила зажима
усилие зажима, достигаемое с помощью регулируемого рычага, ниже
меньше из-за меньшей длины рычага.
Продукт, соответствующий требованиям RoHS
---
