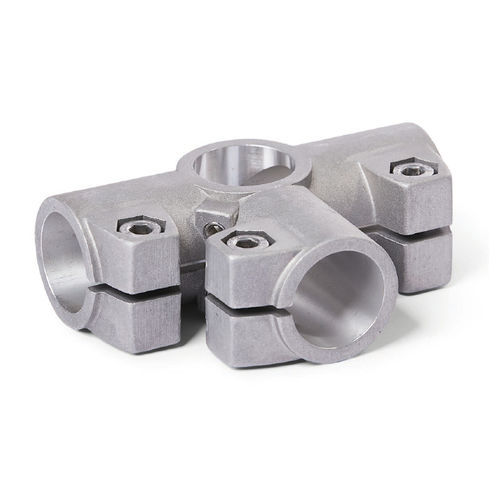

Круглый трубный соединитель WS series

Т-образныйугловойиз литого алюминия

Угловые зажимы WS из литого под давлением алюминия имеют цилиндрические точки зажима, обработанные методом резки. Три точки зажима имеют щелевое сечение, а одна не имеет щели. Все отверстия зажимных точек расположены под углом 90° друг к другу. Щелевые отверстия лежат в плоскости, а сечение отверстия без зажимной щели перпендикулярно этой плоскости. Во все отверстия вставляются обычно имеющиеся в продаже строительные трубки с полным поверхностным контактом по всему сечению. В местах завинчивания винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают сечение отверстия с прорезью. Винты с внутренним шестигранником и чашеобразными головками действуют радиально на поперечное сечение отверстия для зажима без зажимного шлица. Центрирующие отверстия на зажатой трубе предотвращают образование точек давления и обеспечивают точное позиционирование. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
