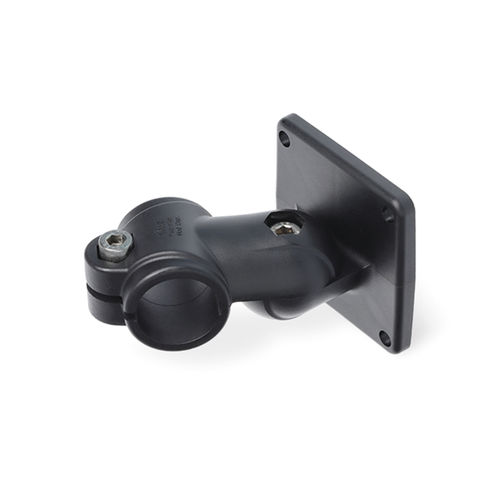

Винтовой трубный хомут GSFQ.P

из полиамида

Соединительные зажимы GSFQ.P из полиамида, армированного стекловолокном, имеют прорезь в месте зажима. Они состоят из шарнирных зажимов LSF.P и LSQ.P. Отверстие точки зажима центрировано в плоскости и параллельно поверхности фланца, поэтому его можно поворачивать на ± 90°. Как правило, оно принимает конструкционные трубы с полным поверхностным контактом по всему сечению отверстия. Для уменьшения сечения отверстия до меньшего диаметра можно использовать переходные втулки RBS.P. В месте завинчивания винт с внутренним шестигранником или регулируемый ручной рычаг уменьшают сечение отверстия для зажима. Винт с внутренним шестигранником или регулируемый ручной рычаг на зажимном шарнире служит для фиксации оси шарнира. Зажимное соединение может регулироваться как плавно, так и в зависимости от рисунка зубцов. Фланец с четырьмя или двумя отверстиями служит в качестве интерфейса или для крепления зажима к месту использования. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK.P они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, зажимное усилие, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.
