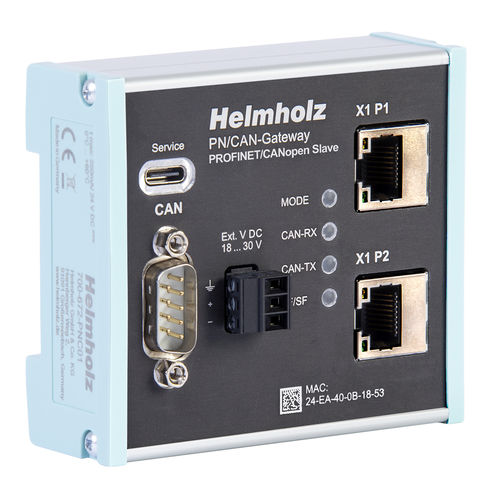

Мосток связи 700-672-PNC01

средаUSBCAN Bus

С помощью шлюза PN/CAN можно легко и просто подключить CAN-устройства к сети PROFINET. Шлюз PN/CAN "CANopen Slave" позволяет соединять машины с шиной CANopen с машинами с сетью PROFINET и представляет собой свободно конфигурируемое полное ведомое устройство CANopen на шине CAN. В сети PROFINET шлюз PN/CAN "CANopen Slave" является устройством ввода/вывода PROFINET и поддерживает скорость передачи данных до 100 Мбит в полном дуплексе. Данные CANopen SDO прозрачно и свободно конфигурируются в сети PROFINET и, таким образом, могут быть прочитаны или записаны непосредственно в ПЛК. Шлюз PN/CAN интегрируется в аппаратный конфигуратор контроллера PROFINET с помощью файла GSDML, и все значения ведомого устройства CANopen доступны в виде информации IO. Специальные блоки обработки не требуются. Файл EDS или DCF используется для постоянной загрузки в устройство конфигурации CANopen, специфичной для данного предприятия. Шлюз поддерживает управление сетью CANopen, контроль состояния узлов/сердечного ритма, аварийные ситуации и доступ к SDO на шине CAN. Можно параметризовать до 16 RX- и Tx-PDO. Также возможно параметрирование устройства CANopen, включая отображение PDO через шину CAN, и отправка аварийных сообщений, специфичных для конкретного заказчика. Функции PROFINET MRP (резервирование среды), а также обширные диагностические функции и интерфейс для онлайн-диагностики дополняют характеристики шлюза PN/CAN. До 16 TPDO / 16 RPDO Скорость передачи данных CAN до 1 Мбит/с CANopen NMT, Heartbeat, Nodeguarding, Emergency Конфигурирование через файл EDS/DCF и файл GSDML Нет необходимости в блоках обработки
