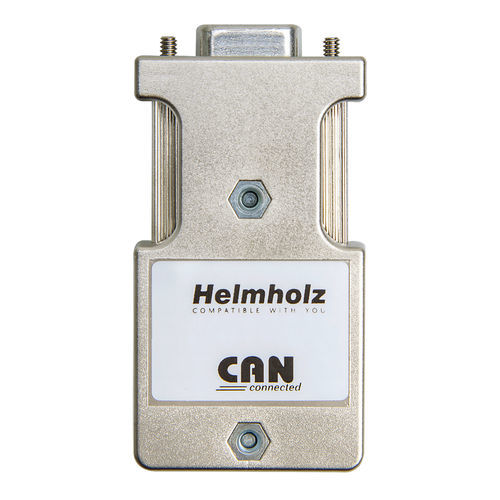

Соединитель для передачи данных 700-690-1BA12

Socketдля трансмиссиидля кабелей

Разъем шины CAN служит для подключения участника шины CAN к кабелю шины CAN. Разъем быстро монтируется и имеет встроенный подключаемый согласующий резистор. Компания Helmholz предлагает вам разъем шины CAN для скорости передачи данных до 1 Мбит/с. Разъем шины CAN подключается непосредственно к интерфейсу шины CAN (гнездо SUB-D, 9-контактное) участников шины CAN. Кабели шины CAN подключаются с помощью 6-контактных винтовых клемм. С помощью ползункового переключателя можно установить, будет ли разъем использоваться в качестве узла или на конце сегмента. Переключатель также может работать в установленном состоянии. Настройка хорошо видна. При настройке узла ("OFF") разъем должен работать, когда входящая и исходящая шины соединены друг с другом. В этом случае согласующий резистор не работает. В качестве конца сегмента ("ON") разъем должен быть установлен на первом и последнем (крайнем) участниках сегмента соответственно. В этом случае согласующий резистор подключается к входящей шине, а исходящая шина отключается. Разъемы CAN также работают в расширенном диапазоне температур окружающей среды от -25 °C до +85 °C. 24 В для питания участников Металлизированный корпус Отсутствие деталей, которые можно потерять Небольшой размер Максимальная температура окружающей среды для UL составляет +60 °C
