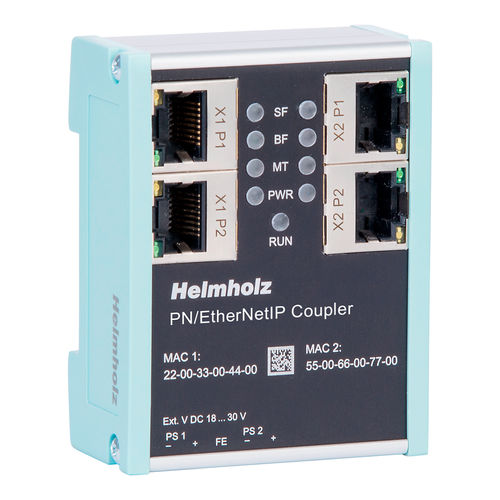

Соединитель Ethernet 700-160-3EN02

ProfiNetвхода/выходаполевой шины

Машины и системы могут быть связаны между собой с помощью соединителей полевой шины. Это делает возможным обмен данными между различными системами управления. При этом можно отказаться от сложной связи между центральными процессорами. В зависимости от полевой шины интеграция осуществляется через файлы описания устройств, такие как GSD, GSDML или EDS. С помощью PN/EtherNetIP Coupler можно легко и просто подключить машину PROFINET к машине EtherNet/IP. Копплер PN/EtherNetIP позволяет передавать данные между контроллером PROFINET и ПЛК EtherNet/IP. Полученные входные данные на одной стороне сети становятся доступными для ПЛК в качестве выходных данных на другой стороне сети. Обмен данными ввода/вывода происходит в реальном времени и максимально быстро, без дополнительных блоков обработки. Максимальный размер передаваемых данных ввода/вывода составляет 1024 байта. На стороне сети EtherNet/IP может быть сконфигурировано до 3 входных и 3 выходных узлов. Для модулей ввода/вывода доступно до 300 слотов. Интеграция в инженерный инструмент ПЛК возможна с помощью файла GSDML, дополнительное программное обеспечение для конфигурирования не требуется. Конфигурация данных ввода/вывода, подлежащих обмену, выполняется в инженерном инструменте Siemens. Затем файл EDS, соответствующий конфигурации, может быть загружен с веб-сайта с помощью копплера PN/EtherNetIP и использован для конфигурирования ПЛК EtherNet/IP. Резервный источник питания Гальваническая изоляция сетей До 1024 байт входных/выходных данных 3 входные и 3 выходные сборки Конфигурирование только с помощью GSDML-файла, дополнительное программное обеспечение не требуется Возможность загрузки файла EDS Веб-сайт по диагностике
