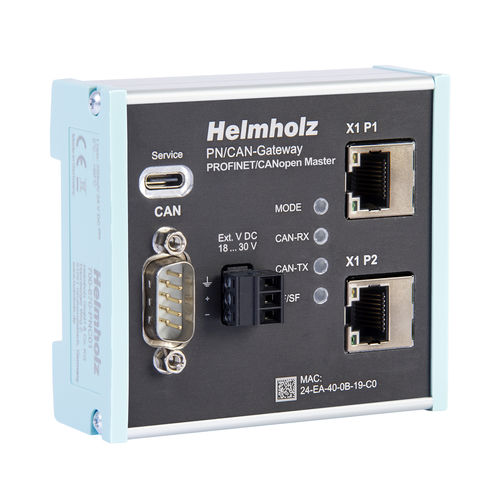

Мосток связи PN/CAN Gateway / 700-670-PNC01

промышленныйProfiNetCANopen

Шлюз PN/CAN соединяет устройства CANopen® в сети PROFINET. В то же время, это полноценный мастер CANopen® В качестве ведущего устройства он поддерживает управление сетью шлюза, SYNC-сообщения и защиту узлов / сердцебиение для мониторинга участников. В сети PROFINET шлюз PN/CAN представляет собой устройство ввода-вывода PROFINET, которое поддерживает скорость передачи данных до 100 Мбит/с в полном дуплексе, а на шине CAN - до 1 Мбит/с. В сети PROFINET поддерживается полнодуплексное соединение. Данные ввода-вывода (PDO) участников CANopen® отображаются в сети PROFINET в свободно конфигурируемой форме и могут быть обработаны непосредственно в ПЛК. Шлюз PN/CAN интегрирован с GSDML-файлом в конфигуратор оборудования и может быть полностью сконфигурирован в нем Другие программные средства для параметризации или обработки блоков для программирования не требуются. Возможна также параметризация участников CANopen® с помощью SDO-сообщений и управление аварийными сообщениями. Разрабатываются варианты устройств с CAN Layer 2 и CANopen® Slave. Особенности - PROFINET IO-устройство согласно IEC 61158-6-10 - Встроенный 2-портовый переключатель - Скорость передачи данных 100 Мбит/с в полном дуплексе - Класс соответствия B - Протокол избыточности мультимедиа (MRP) - До 127 участников конференции CANopen® - Скорость передачи данных CAN до 1 Мбит/сек - Простая настройка с помощью GSDML-файла, отсутствие необходимости в блоках обработки или программном обеспечении для параметрирования - Возможны CANopen® master и CAN слой 2 - До 16 PDO на каждый CANopen® slave-устройство - SDO связь, экстренные сообщения, мониторинг участников с пульсометрией сердца и охраной узла - Обширные диагностические функции - 3 двухцветных светодиода состояния - USB-интерфейс для онлайн-диагностики и обновления микропрограммного обеспечения - Монтаж на DIN-рейку
