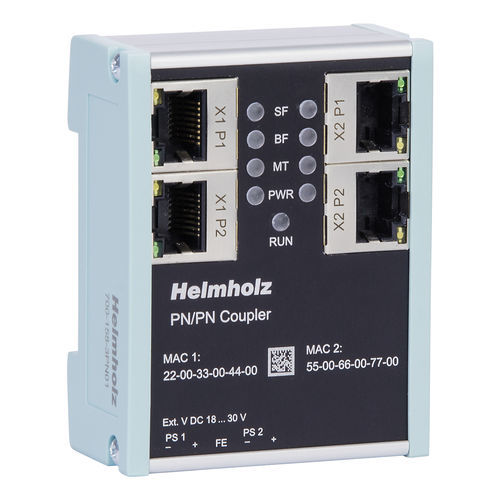

Соединитель ProfiNet 700-158-3PN02

полевой шиныдля шиныкомпактный

Машины и системы могут быть связаны между собой с помощью соединителей полевой шины. Это делает возможным обмен данными между различными системами управления. При этом можно отказаться от сложной связи между центральными процессорами. В зависимости от полевой шины интеграция осуществляется через файлы описания устройств, такие как GSD, GSDML или EDS. С помощью PN/PN Coupler возможно простое и незамысловатое соединение двух отдельных сетей PROFINET. PN/PN Coupler обеспечивает передачу данных между двумя PROFINET-контроллерами. Устройство PROFINET IO находится на обеих сторонах сети PROFINET. Полученные входные данные на одной из сторон сети становятся доступными в качестве выходных данных на другой стороне сети. Передача IO-данных происходит в реальном времени и максимально быстро без дополнительных блоков обработки. Максимальный размер передаваемых IO-данных составляет 1024 байта. Доступно до 16 слотов для модулей ввода-вывода размером 1 байт и до 128 байт. С помощью функции "Передача записи данных" можно обмениваться между машинами даже большими объемами данных (до 4096 байт), используя принцип FIFO. Для передачи записей данных используются стандартные блоки обработки ПЛК. Включение в инженерный инструмент ПЛК возможно благодаря файлу GSDML Обмен до 1024 байт данных ввода/вывода Передача записей данных объемом до 4096 байт Резервный источник питания Гальваническое разделение сетей Конфигурирование только с помощью файла GSDML, не требуется дополнительного программного обеспечения Отсутствие влияния на противоположную сторону в случае отказа шинной системы
