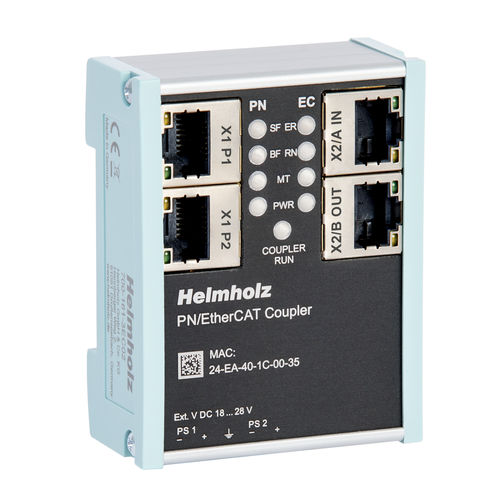

Соединитель EtherCAT 700-161-3EC02

ProfiNetвхода/выходаполевой шины

Машины и системы могут быть связаны между собой с помощью соединителей полевой шины. Это делает возможным обмен данными между различными системами управления. При этом можно отказаться от сложной связи между центральными процессорами. В зависимости от полевой шины интеграция осуществляется через файлы описания устройств, такие как GSD, GSDML или EDS. С помощью копплера PN/EtherCAT можно легко и просто подключить машину PROFINET к машине EtherCAT. Копплер PN/EtherCAT позволяет передавать данные между контроллером PROFINET и ведущим устройством EtherCAT. Полученные выходные данные на одной из сторон сети становятся доступными для ПЛК на другой стороне сети в качестве входных данных. Циклический обмен данными ввода/вывода включает в себя максимум 600 байт в каждом направлении и происходит максимально быстро без каких-либо блоков обработки. Конфигурация соединителя и компиляция данных ввода/вывода выполняется для обеих сторон сети в инженерном инструменте соответствующего ПЛК (например, TIA Portal от Siemens, CODESYS от CODESYS Group или TwinCAT от Beckhoff). Дополнительное программное обеспечение для конфигурирования не требуется. Для интеграции копплера в соответствующий инженерный инструмент предоставляется файл GSDML для стороны PROFINET и файл ESI для стороны EtherCAT. Для конфигурирования передаваемых данных ввода/вывода копплер предоставляет 100 слотов и большое количество модулей ввода/вывода с различными типами и размерами данных. Обычно достаточно выполнить и ввести в эксплуатацию эту конфигурацию ввода/вывода вручную только для стороны PROFINET, поскольку общие инженерные инструменты для стороны EtherCAT позволяют считывать и принимать текущую конфигурацию ввода/вывода копплера. До 600 байт входных и 600 байт выходных данных
