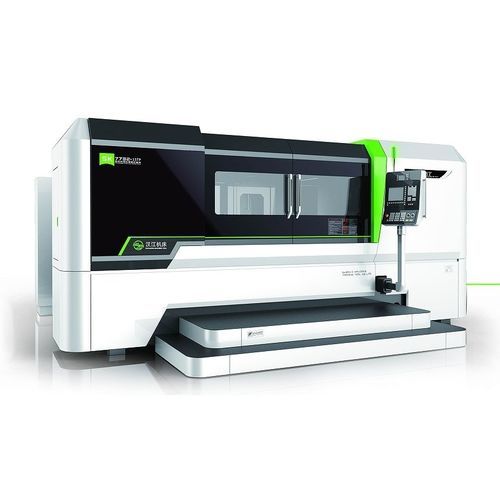

Станок для шлифования для обрабатываемых деталей SK7732×15TP

ЧПУвысокоскоростной6 осей

Станок в основном используется для шлифования плоских и конических тороидальных червяков 【Конфигурация системы ЧПУ】 Программируемые оси описываются как последователи。 Ось X: поперечная подача головки колеса со шкалой решетки с полным замыканием。 Ось Y: высокоскоростная регулировка шлифовального приспособления с полным замыканием шкалы решетки Ось Z: продольное перемещение стола с полным закрытием шкалы решетки Ось A: Регулировка угла наклона спирали с помощью углового датчика с полным замыканием Ось B: Поворот колесной головки с угловым датчиком с полным замыканием Ось C: Вращение рабочего шпинделя с угловым датчиком с полным замыканием Фланговое шлифование червяка может быть выполнено при синхронном перемещении осей X, Z, B и C。 【Точность обработки】 Точность тороидального червяка с огибающей может быть класса 5。 【Технические характеристики】 1、Применяя принцип виртуального центрального расстояния, регулировка центрального расстояния и базовой окружности может быть выполнена с помощью заданных параметров。 2、Два фланга могут быть отшлифованы за одну установку。 3、Все регулировки выполняются с помощью программной части станка, быстро, точно и просто 4、 Поворотный стол и изменение угла спирали приводятся в действие непосредственно динамометрическими двигателями, поэтому отличаются точностью и долговечностью 5、Благодаря мощному колесному шпинделю со встроенным двигателем с постоянным магнитом, а также точной балансировке колеса, которая отличается малой вибрацией, достигается отличное качество поверхности 6、Осевое положение в центральной плоскости тороидального червяка определяется автоматически с помощью выравнивающего щупа。 7、Оснащение станка с ЧПУ для правки алмазных дисков позволяет производить точную правку колеса под любой профиль по желанию заказчика。
