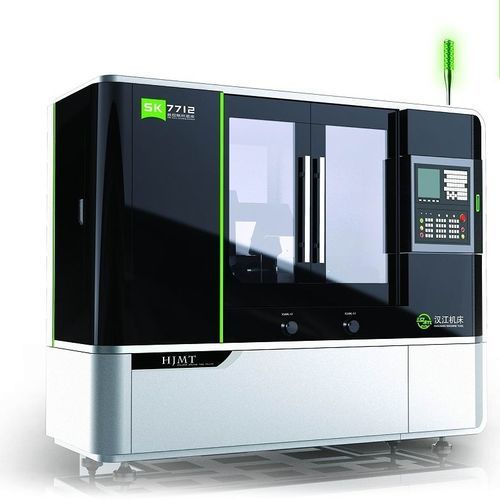

Данный станок используется для шлифования различных цилиндрических червяков (профили ZA, ZN, ZI, ZK, ZC1)。
【Конфигурация системы ЧПУ】
Количество программируемых осей: четыре
Ось Z: продольная траверса стола
(со шкалой решетки) полный закрытый
Ось X: Поперечная подача колесной головки
(С решетчатой шкалой) полная закрытая петля
Ось C: Вращение рабочего шпинделя
(С угловым датчиком) полная закрытая петля
Ось A: поворот на угол спирали
(С угловым датчиком) полный закрытый шлейф
【Точность работы】
Точность обработки для цилиндрических червяков(GB)::
1, когда начало резьбы=1-2 Класс 4
2, при начале резьбы≥3 Класс 5
【Технические характеристики】
1、 С помощью алмазного диска шлифовальный круг доводится до требуемого профиля резьбы
2、 Шпиндель шлифовального круга приводится в движение непосредственно встроенным синхронным двигателем с постоянными магнитами (PMSM), отличающимся высокой мощностью и низким уровнем вибрации
3、 Регулировка угла спирали осуществляется и фиксируется автоматически с помощью программы, точной и быстрой
4、 Алмазный диск приводится в движение серводвигателем переменного тока, обеспечивая постоянную скорость и низкую вибрацию。
5、С помощью полуавтоматической системы динамической балансировки удобно менять новое колесо без необходимости статической балансировки。
6、 Благодаря наличию ручного устройства выравнивания для совмещения предварительно отрезанных заготовок в автономном режиме, станок подходит для серийного производства。
7、В качестве дополнительных принадлежностей предлагаются устройство для выравнивания в режиме онлайн и автоматический механизм загрузки
8、Полностью закрытый корпус и вытяжка масляного тумана обеспечивают улучшение условий труда。
---
