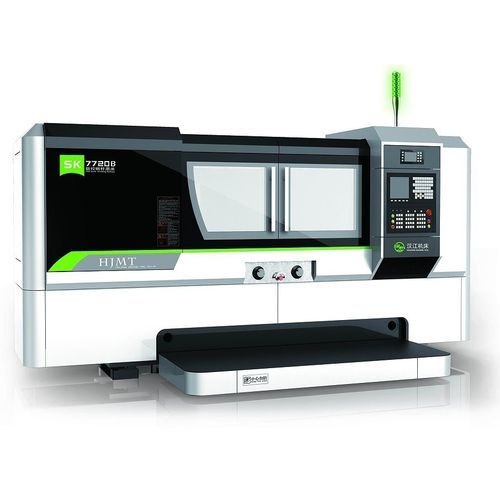

Цилиндрический станок для шлифования SK7720B

ЧПУс прямым приводом6 осей

Данный станок используется для шлифования различных цилиндрических червяков (ZA, ZN, ZI, ZK, ZC1), а также может использоваться для шлифования трапецеидальных винтов。 【Конфигурация системы ЧПУ】 Количество программируемых осей: шесть Ось Z: продольная траверса стола (со шкалой решетки) полный закрытый Ось X: поперечная подача колесной головки (С решетчатой шкалой) полная закрытая петля Ось C: Вращение рабочего шпинделя (С угловым датчиком) полная закрытая петля Ось A: угловой поворот спирали (С угловым энкодером) полное замыкание Ось V: Вертикальная подача ползуна комода Ось W: Горизонтальная подача ползуна комода 【Точность обработки】 Цилиндрические червяки: при начале резьбы=1-2, точность до 4 класса；, при начале резьбы≥3, точность до 5 класса (по стандарту GB)。 Трапецеидальные винты: точность до 6 класса (по стандарту GB)。 【Технические характеристики】 1、С помощью двойных алмазных дисков шлифовальный круг перетачивается под требуемый профиль резьбы。 2、 Шпиндель шлифовального круга приводится в движение непосредственно мощным встроенным синхронным двигателем с постоянными магнитами (PMSM), что обеспечивает высокую мощность и низкий уровень вибрации。 3、 Регулировка угла спирали осуществляется и фиксируется автоматически, точно и быстро 4、 Два алмазных диска приводятся в движение серводвигателем переменного тока, что обеспечивает постоянную скорость и низкую вибрацию。 5、Ручное устройство выравнивания для предварительного совмещения резьбы подходит для серийного производства 6、 По желанию пользователя может быть установлена система динамической балансировки и автоматическое устройство выравнивания в режиме реального времени 7、 Для улучшения условий труда станок оснащен полностью закрытой крышкой и вытяжкой масляного тумана
