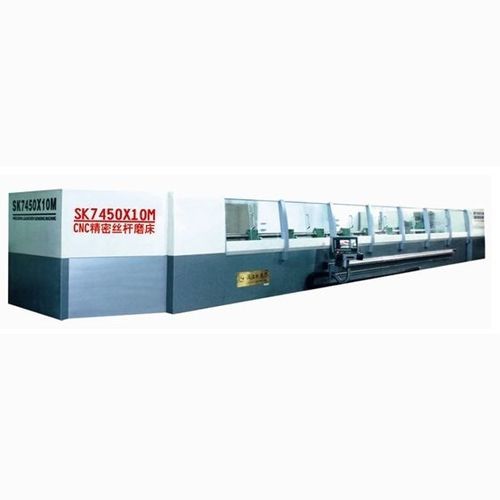

Станок для шлифования для шарикового винта SK7450×100

ЧПУ5 осей

Этот станок в основном используется для шлифования винтов с резьбой Whitworth & Acme и шариковинтовых пар 【Конфигурация системы ЧПУ】 1、Оборудованный системой ЧПУ SIEMENS 828D, станок управляется пятью программируемыми осями, включая три синхронные 2、 Количество программируемых осей Ось Z: продольная подача колесной головки (с решетчатой шкалой) полная закрытая Ось X: Поперечная подача головки колеса Ось C: Вращение рабочего шпинделя (с угловым энкодером) полный замкнутый Ось V: вертикальная подача ползуна комода Ось W: Горизонтальная подача ползуна комода Из вышеперечисленных осей ЧПУ оси C и Z связаны между собой для выполнения перемещения нити； Правка ролика осуществляется с помощью алмазного ролика； Два электрических маховика позволяют управлять каждой осью ЧПУ вручную。 【Точность обработки】 В соответствии с соответствующим китайским стандартом, погрешность шага винта с шагом не более 6 мм, безусловно, меньше, чем у последователей： V2πp 0,006 мм；V300p 0,012 мм；ep 0,092 мм；Vup 0,060 мм Погрешность диаметра питча при повороте на 360 градусов 0,005 мм Погрешность диаметра питча по всей длине резьбы 0,090 мм Шероховатость Ra 0,32 мкм 【Технические характеристики】 1、 Благодаря использованию заднего шпинделя, опирающегося на гидростатические подшипники, поверхность заготовки значительно улучшается 2、Оптимизированная структура рабочей головки позволяет удвоить скорость вращения шпинделя, что значительно повышает эффективность станка 3、 Оптимизированное устройство правки круга с ЧПУ позволяет выполнять правку шлифовального круга в различные требуемые профили 4、 Масляный охладитель, высокопоточная и мощная система охлаждения и двойная система фильтрации обеспечивают минимальное влияние температуры в процессе шлифования。
