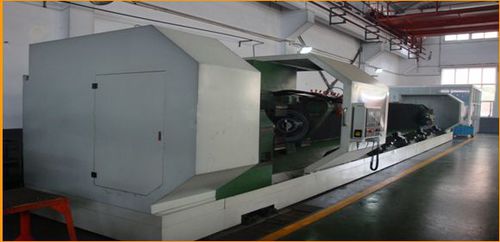

Станок предназначен для твердого фрезерования шарико-винтовых пар и винтов Acme, способных обрабатывать детали диаметром менее 100 мм, но более длинные по спецификации путем их установки в отверстие рабочего шпинделя
【Конфигурация системы ЧПУ】
【Точность обработки】
Точность обработки шарико-винтовых пар достигает класса P5
Точность обработки винта Acme до 8 класса
【Технические характеристики】
1、Станина изготовлена из высококачественного чугуна с высокой прочностью
2、 Шпиндель инструмента опирается на подшипники качения, а его вращение приводится в действие двигателем переменного тока, регулируемым с помощью частотного преобразователя, поэтому он работает с постоянной периферийной скоростью
3、 Рабочий шпиндель приводится в движение серводвигателем переменного тока с возможностью автоиндексации. На конце шпинделя установлен точный угловой энкодер, служащий в качестве опорного элемента вращения и индексации
4、 Каретка фрезы может перемещаться в поперечном направлении, каждое движение осуществляется серводвигателем переменного тока, приводящим в движение прецизионную шарико-винтовую пару, что обеспечивает быстрое продвижение и отход, периодическую подачу и автокомпенсацию диаметра шага обрабатываемого изделия。
5、 Твердость боковых поверхностей резьбы не снижается из-за твердого фрезерования
6、 Стоимость обработки может быть снижена за счет использования монтируемых и индексируемых пластин из КНБ
7、 Зона обработки охлаждается сжатым воздухом, что исключает загрязнение окружающей среды охлаждающей жидкостью
---
