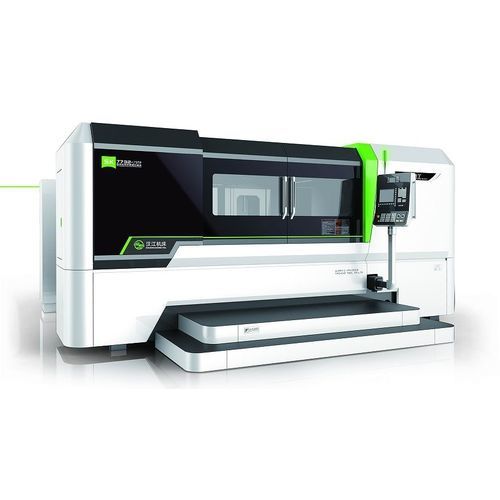

Станок для шлифования для обрабатываемых деталей SK7732×25TP

ЧПУвысокоскоростной6 осей

Станок предназначен для шлифования тороидальных червяков с плоской и конической оболочкой 【Конфигурация системы ЧПУ】 Программируемые оси описываются как последователи Ось X: поперечная подача головки колеса со шкалой решетки с полным замыканием Ось Y: высокоскоростная регулировка шлифовального приспособления с полным замыканием шкалы решетки Ось Z: продольное перемещение стола с полным закрытием шкалы решетки Ось A: Регулировка угла наклона спирали с помощью углового датчика с полным замыканием Ось B: Поворот колесной головки с угловым датчиком с полным замыканием Ось C: Вращение рабочего шпинделя с угловым датчиком с полным замыканием Фланговое шлифование червяка может быть выполнено при синхронном перемещении осей X, Z, B и C 【Точность обработки】 Точность тороидального червяка с огибающей может быть класса 5。 【Технические характеристики】 1、Применяя принцип виртуального центрального расстояния, регулировка центрального расстояния и базовой окружности может быть выполнена с помощью заданных параметров。 2、Два фланга могут быть отшлифованы за одну установку。 3、Все регулировки осуществляются на сервоосях, что обеспечивает быстроту, точность и простоту 4、 Сервоось для поворотного стола или регулировки угла спирали приводится в действие непосредственно двигателем с крутящим моментом, поэтому отличается точностью и долговечностью 5、Благодаря мощному колесному шпинделю со встроенным двигателем с постоянным магнитом, а также точной балансировке колеса, отличающейся малой вибрацией, достигается превосходное качество поверхности 6、Осевое положение в центральной плоскости тороидального червяка определяется автоматически с помощью центровочного щупа
