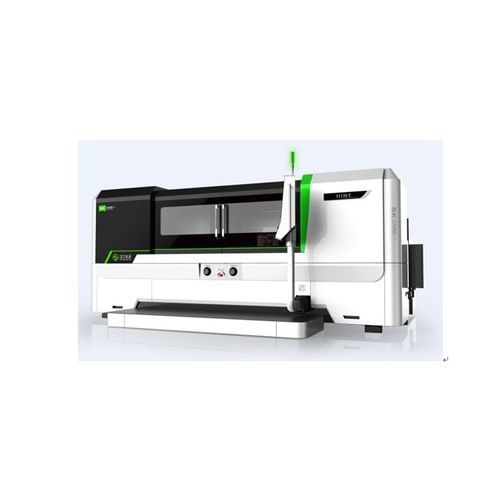

Станок для шлифования для шарикового винта SK series

ЧПУ5 осей

Станок в основном используется для точного шлифования винтов с резьбой Whitworth & Acme и шариковых винтов。 【Конфигурация системы ЧПУ】 1、Оборудованный системой ЧПУ SIEMENS 828D, станок управляется пятью программируемыми осями, включая три синхронные 2、Количество программируемых осей Ось Z: продольная траверса стола (С решетчатой шкалой) полный закрытый Ось X: Поперечная подача колесной головки Ось C: Вращение рабочего шпинделя (С угловым датчиком) полный закрытый Ось V: вертикальная подача ползуна комода Ось W: Горизонтальная подача ползуна комода Из вышеперечисленных осей ЧПУ оси C и Z связаны между собой для выполнения перемещения нити； Правка ролика осуществляется с помощью алмазного ролика； Два электрических маховика позволяют управлять каждой осью ЧПУ вручную。 【Точность обработки】 1、Шариковые винты:P2 GB/T17587.3-1998 （ISO3408-3:2006）, измеряется в динамическом состоянии 2、 винты под ключ: P6 (JB2886-1992) 【Технические характеристики】 1、Использование заднего шпинделя, опирающегося на гидростатические подшипники, значительно улучшает поверхность заготовки 2、Оптимизированная структура рабочей головки позволяет удвоить скорость вращения шпинделя, что значительно повышает эффективность станка 3、 Оптимизированное устройство правки шлифовального круга с ЧПУ позволяет выполнять правку шлифовального круга в различные требуемые профили 4、 Масляный охладитель, высокопоточная и мощная система охлаждения и двойная система фильтрации обеспечивают минимальное влияние температуры в процессе шлифования。 5、Интеллектуальное программное обеспечение для шлифования в интерактивном режиме "человек-компьютер" позволяет удобно и точно управлять процессом правки и шлифования кругов
