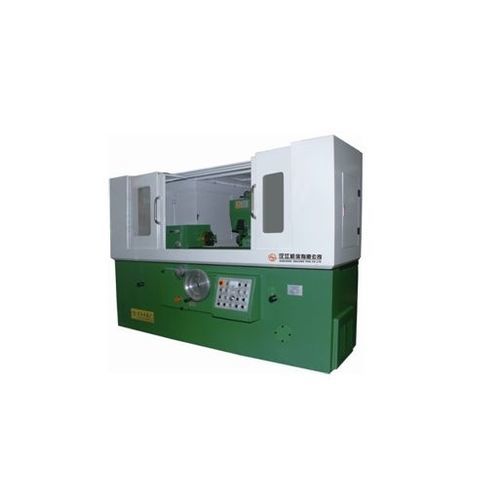

Цилиндрический станок для шлифования S7420×750

для шарикового винтаЧПУсверхточный

Станок используется в основном для шлифования винтов с резьбой Whitworth & Acme и шариковых винтов с высокой точностью 【Конфигурация системы ЧПУ】 【Точность обработки】 Точность испытаний с цилиндрической резьбой Периодическая погрешность шага за один оборот полной спирали 0,006 мм На любой длине 300 мм 0,012 мм На всей длине резьбы 0,029 мм Шероховатость Ra0,32 мкм 【Технические характеристики】 1、Рельсы стола имеют плоскую и V-образную структуру скольжения, а рельсы колесного парка - плоскую и V-образную структуру качения 2、 Шпиндель колеса опирается на точные гидростатические подшипники 3、 Скорость вращения рабочего шпинделя плавно регулируется с помощью частотного преобразователя 4、 Изменение шага осуществляется с помощью сменных шестерен.。 Накопленная погрешность шага корректируется с помощью корректирующей линейки в передней части стола 5、 Задняя бабка имеет двухслойную конструкцию для регулировки конусности 6、Гидравлический цилиндр обеспечивает быстрое продвижение и отвод колесной массы。 Подача при правке и шлифовании осуществляется вручную в режиме грубой и тонкой обработки 7、 Правка круга осуществляется копировальной плитой с фиксированной дугой. По желанию пользователя станок может быть оснащен устройством правки треугольного круга для правки шлифовального круга в треугольный профиль 8、 Станок оснащен кожухом и высокоэффективным отсосом масляного тумана 9、 Для очистки охлаждающей жидкости предусмотрен магнитный сепаратор
