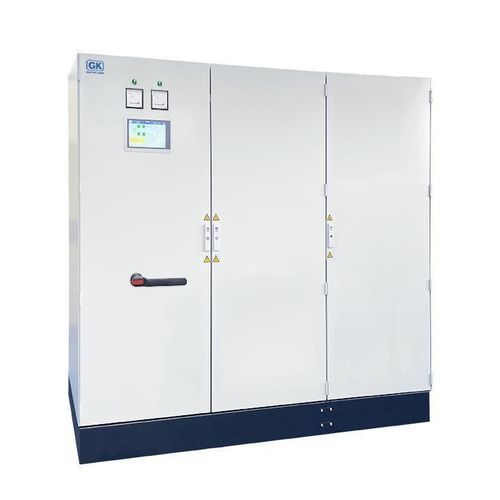

Источник электропитания в виде шкафа I-TS-3872

DCс изменяющимся выходомтрехфазовый

Обзор
I-TS-3872: Жидкостного охлаждения двухнаправленный DC-источник/поглотитель. В зависимости от требований система может работать в одиночном, последовательном или параллельном режиме. В последовательном режиме возможны напряжения до 1500 В. Испытательная система I-TS — высокодинамичный двухнаправленный источник постоянного тока с непрерывным и бесшовным переходом от режима источника к режиму поглощения. Благодаря 3-уровневой технологии обеспечивается регулируемый диапазон напряжений 10 – 1500 В с центральной точкой. DC-каналы могут работать индивидуально или параллельно. Применяется в автомобилестроении, водородной отрасли и лабораториях.

Стандартные функции

• I-TS-3872 уже в стандартной конфигурации оснащён широким набором функций и готов к эксплуатации.
• Общая информация:
• Входное напряжение 380 / 400 V, 50 / 60 Hz
• Sense-подключения для измерения/регулирования напряжения
• Измерение DC тока и напряжения с точностью 0.1 % от полного масштаба
• Переключаемая версия тестера аккумуляторов / эмулятор аккумулятора
• Степень защиты IP54
• Жидкостное охлаждение
• Встроенный теплообменник вода/вода
• Плаг-ин-плей параллелирование двух I-TS 3872 с одинаковыми техническими данными

Функции безопасности

• Блокируемый главный выключатель как разъединитель нагрузки
• Система безопасности для уровня надежности Performance Level d в соответствии с EN 60204-1 / ISO 13849-1
• Вольтметр и индикатор на дверце шкафа
• Резервированные выходные DC-контакторы
• Клеммы для подключения внешнего аварийного останова
• 2x клеммы для внешнего Stop
• 1x клемма для внешнего выбора режима работы
• Выход DC электрически изолирован
• 2x устройства контроля изоляции (переключаемые отдельно)

Интерфейсы

• 10-дюймовый дисплей с сенсорным управлением
• Интерфейс Modbus / TCP
• Интерфейс CAN
• Интерфейс VNC

Опции (фрагмент)

• 2x интерфейса fieldbus (EtherCAT или Profinet IO или Profibus DP) — по одному на канал
• Блокировка двери
• Fail-safe обратная связь: аварийная остановка, стоп, выходные DC-контакторы разомкнуты (индивидуальный выбор невозможен)

Типичные применения

• Испытания аккумуляторов (тесты заряд/разряд)
• Симуляция / эмуляция аккумуляторов
• Нагрузка для топливных элементов
• Испытательное питание для контакторов, предохранителей и автоматов
• Тестирование DC-двигателей (привод)
• Тестирование зарядных колонок
• Электропитание поездов для работ по техническому обслуживанию

Технические данные
Тип: I-TS-3872

Электрические / Измерение / Производительность
Сетевое напряжение / частота: 380 / 400 V ± 10 %, 3-фазный, PE, 50 / 60 Hz ±5 %
Точность измерения: Напряжение: 16 Bit ADC // Ток: 16 Bit ADC
Точность управления: Напряжение: 0.1 % fs // Ток: 0.1 % fs
Остаточная пульсация: Напряжение: ≤ 0.1 % eff. fs; Ток: ≤ 0.1 % eff. fs
Динамическая точность напряжения (0-100 % INenn за 3 ms): Тестер аккумуляторов < 3% fs; Эмулятор аккумулятора < 1% fs
Короткозамыкательная способность: Short circuit proof: Icw: 4,5 kA

Окружающая среда / Безопасность / ЭМС
Допустимые условия окружающей среды: Хранение по EN 60721-3-1; Транспорт по EN 60721-3-2; Эксплуатация по EN 60721-3-3
Классы и температуры хранения / транспортировки / эксплуатации: 1K21 / 1M11, +5 до +40 °C; 2K12 / 2M4, -25 до +70 °C; 3K22 / 3M11, +5 до +40 °C
Метод охлаждения: Принудительное жидкостное охлаждение (IP54)
Нормы безопасности: EN ISO 13849-1, EN ISO 13849-2; EN 60204-1 (исключения: Sec. 11.3 Тип защиты, Sec. 13.2 Идентификация проводников)
Нормы EMC: EN 61000-2-4 класс 3; EN 61000-6-2; EN 61000-6-4

Доступные типы (фрагмент)
Тип: I-TS-3872-1500
макс. DC напряжение в V: 1500
Мощность в kW: 300, 600
Ток в A: ± 1000
Время нарастания тока при UNenn 10 % - 90 % в ms: < 1,3

Характеристики / технические спецификации

• Модель: I-TS-3872
• Регулируемый диапазон напряжения: 10 – 1500 V (центральная точка)
• Двухнаправленный DC источник/поглотитель с бесшовным переходом
• 3-уровневая технология для высокой динамики
• Жидкостное охлаждение с интегрированным вода/вода теплообменником
• Степень защиты IP54
• Точность измерения и управления: 0.1 % полного масштаба
• Короткозамыкательная способность: Icw 4,5 kA
• Интерфейсы: Modbus/TCP, CAN, VNC, сенсорный дисплей
• Типичные варианты мощности: 300 kW, 600 kW (тип I-TS-3872-1500)
