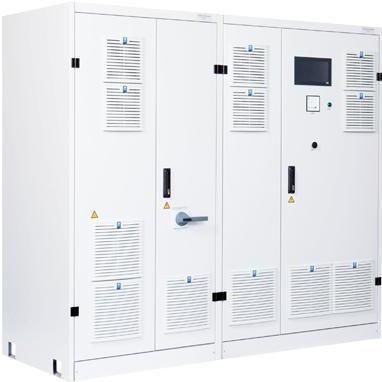

Источник электропитания в виде шкафа I-TS-3870

DCс одним выходомIP54

Обзор
I-TS-3870 — одноканальная высокодинамичная двунаправленная система DC источник/поглотитель для испытаний и моделирования батарей, топливных элементов и электрических трансмиссий. Один выход до 1500 В и до 1200 А; максимальная мощность в одиночной работе до 650 кВт, в параллельной до 2,6 МВт. Непрерывный бесшовный переход между режимами источник и поглотитель, подходит для автомобильных, водородных, лабораторных и промышленных испытаний силовой электроники.

Стандартные характеристики

• Общая информация: вход 3-фазный AC 380/400/440/480/690 В ±10 %, 50/60 Гц; sense-подключения для измерения/регулирования напряжения; степень защиты IP20 (высшие уровни IP по опции); стандартное воздушное охлаждение; конструкция с вибропоглощением и управление вентилятором для снижения шума.
• Измерение DC напряжения и тока 16-битным ADC и точность регулирования 0,1 % полного масштаба.
• Доступные конфигурации: тестер батарей и эмулятор батарей (аппаратные/программные варианты для разных требований к производительности и стабильности).

Функции безопасности

• Блокируемый главный выключатель в роли разъединителя нагрузки.
• Система безопасности до Performance Level d в соответствии с EN 60204-1 / ISO 13849-1 (опция повышения до PL e).
• Кнопка стоп на двери шкафа, вольтметр и индикатор на двери.
• Резервированные DC выходные контакторы и клеммы для внешней аварийной остановки.
• DC выход электрически изолирован от сети AC (галваническая развязка, опция контроля изоляции).

Интерфейсы

• 10-дюймовый сенсорный дисплей.
• Modbus/TCP, CAN и VNC в стандартной комплектации.
• Опции: высокоскоростные и промышленные интерфейсы CAN 1 кГц, SCPI, EtherCAT, ProfiBus, ProfiNet, аналоговые входы/выходы, интеграция LabVIEW и Matlab/Simulink.

Опции (фрагмент)

• Повышение уровня безопасности до PL e.
• Версия эмуляции батареи с увеличенной выходной мощностью и улучшенной стабильностью напряжения.
• Переключаемый защитный диод на DC выходе для защиты в режиме sink-only.
• Контроль изоляции для галванической развязки DC выхода.
• Параллельная работа (master/slave) для увеличения доступной мощности до 2,6 МВт.
• Усиленные DC контакторы, кастомные шкафы (замки, колеса, розетки, покрытия), дверные контакты.
• NA-защита с анализатором сети и опция водяного охлаждения для повышения степени защиты до IP54.

Типичные применения

• Тестирование батарей: циклы заряд/разряд и длительные испытания.
• Симуляция/эмуляция батарей для разработки BMS и зарядных устройств.
• Нагрузка для испытаний топливных элементов.
• Питающее устройство для испытаний контакторов, предохранителей и автоматических выключателей.
• Испытания DC моторов и трансмиссий.
• Питание для технического обслуживания зарядных колонок и подвижного состава.

Технические данные (фрагмент)
Напряжение сети / частота: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Точность измерения: напряжение и ток 16-бит ADC
Точность управления: напряжение 0,1 % fs / ток 0,1 % fs
Остаточная пульсация: напряжение ≤ 0,1 % rms fs / ток ≤ 0,1 % rms fs
Динамическая допуск по напряжению (0–100 % INom за 3 ms): тестер батареи 3 % fs; эмулятор батареи 1 % fs
Короткозамкательная выносливость: системы до 600 A Icw 3 kA; 1000 A Icw 8 kA; 1200 A Icw 15 kA
Условия эксплуатации (хранение/транспорт/рабочие): хранение 1K21/1M11 +5 до +40 °C; транспорт 2K12/2M4 -45 до +70 °C; эксплуатация 3K22/3M11 +5 до +40 °C
Охлаждение: принудительное воздушное охлаждение (стандарт IP20/IP21/IP23) // опция принудительного водяного охлаждения (IP54)
Стандарты безопасности: EN ISO 13849-1/-2, EN 60204-1
Стандарты ЭМС: EN 61000-2-4 Class 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Доступные модификации (фрагмент)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (в зависимости от применения) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / опции ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / опции ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / опции ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (примеры)

Технические спецификации

• Наименование: I-TS-3870 одноканальная система DC источник/поглотитель.
• Макс. выходное напряжение: до 1500 V в зависимости от конфигурации.
• Макс. выходной ток: до 1200 A в зависимости от конфигурации.
• Макс. мощность одиночной работы: до 650 kW; параллельно до 2,6 MW.
• Питание: 3-фазный AC как указано выше.
• Измерение и управление: 16-бит ADC, точность управления 0,1 % fs.
• Охлаждение и защита: принудительное воздушное охлаждение стандарт; водяное охлаждение и повышенные IP опциональны.
• Интерфейсы и опции: сенсорный экран, Modbus/TCP, CAN, VNC; EtherCAT, ProfiNet, SCPI и др.
