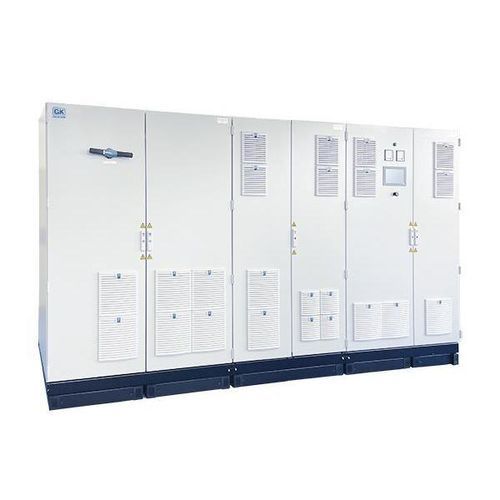

Источник электропитания в виде шкафа MI-TS-3871-ol

DCс несколькими выходамиIP54

Обзор
MI-TS-3871-ol — это многоканальная система для испытаний накопителей энергии, эмуляции аккумуляторов и испытаний силовой электроники. Устройство представляет собой двунаправленный источник/поглотитель постоянного тока с непрерывным переходом между режимами и выходным каскадом, допускающим коротковременную перегрузку.

Краткое описание продукта
MI-TS-3871-ol поддерживает две или четыре выходные линии (в зависимости от конфигурации) и обеспечивает высокую динамику для циклов заряда/разряда, эмуляции батарей и HIL-тестов. Коротковременная перегрузка допускает до +50% номинального тока в течение не более 60 с; время восстановления определяется как ≤ номинальная нагрузка = 5 × время перегрузки.

Стандартные функции

• Поставка в готовой к эксплуатации стандартной конфигурации
• Входное напряжение: 380 / 400 В (стандарт), 3-фазное, 50 / 60 Гц
• Sense-подключения для точного измерения и регулирования напряжения
• Измерение DC напряжения и тока с точностью 0,1 % полного масштаба
• Опция режима тестера батарей
• Класс защиты IP20 (опция водяного охлаждения повышает до IP54)
• Конструкция с пониженным уровнем шума и управлением вентилятором
• Воздушное охлаждение; параллельная работа выходов для увеличения тока

Функции безопасности

• Блокируемый главный выключатель как размыкающий выключатель нагрузки
• Система безопасности для Performance Level d (EN 60204-1 / ISO 13849-1)
• Кнопка стоп на дверце шкафа и индикатор напряжения
• Резервированные выходные контакторы DC
• Клеммы для внешней «аварийной остановки» и «стоп»
• DC-выход электрически изолирован от сети переменного тока (гальваническая развязка)

Интерфейсы

• 10-дюймовый сенсорный дисплей для управления и мониторинга
• Интерфейсы Modbus/TCP, CAN и VNC (широкий набор опциональных интерфейсов)

Опции (фрагмент)

• Повышение уровня безопасности до Performance Level e (специальная опция)
• Вариант эмуляции батареи с улучшенной стабильностью напряжения (аппаратные и программные адаптации)
• Переключаемый защитный диод на DC-выходе для защиты в режиме только поглощения
• Мониторинг изоляции для контроля гальванической развязки DC-выхода
• Опциональные интерфейсы: CAN высокоскоростной (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, аналоговые, LabVIEW, Matlab/Simulink
• Контакторы DC-выхода повышенной производительности, дверные контакты, устройства блокировки и специальные шкафы
• Измерительное устройство NA-protection / анализ сети для соответствия требованиям оператора сети
• Водяное охлаждение и повышение класса защиты (IP54)

Типичные применения

• Испытания аккумуляторов (заряд/разряд) и эмуляция батарей
• Эмуляция батареи / моделирование батарей
• Нагрузка для топливных элементов
• Испытательное питание для контакторов, предохранителей и автоматических выключателей
• Испытания постоянных магнитных двигателей (силовой привод) и проверка зарядных колонок
• Питание поездов для технического обслуживания и другие промышленные стенды

Технические данные (фрагмент)
Тип: MI-TS-3871-ol
Сеть AC / частота: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-фазная, PE, 50 / 60 Hz ±5 %
Точность измерений и управления: напряжение и ток — 16 Bit ADC; точность DC-измерения 0,1 % полного масштаба; точность управления 0,1 % fs
Остаточная пульсация: напряжение ≤ 0,1 % rms fs; ток ≤ 0,1 % rms fs
Примеры короткозамкнутой стойкости: до 600 A — Icw 3 kA; 1000 A — Icw 8 kA; 1200 A — Icw 15 kA
Время нарастания тока (0,5 × INenn, 10 %–90 %): типично < 1,0 ms (зависит от типа/конфигурации)

Доступные типы (примеры)
I-TS-3871-600-ol — макс. DC напряжение: 600 V — Мощности: 60, 100, 160, 250, 320, 400 kW — Токи: ±200, ±600, ±1000 A
I-TS-3871-800-ol — макс. DC напряжение: 800 V — Мощности: 100, 160, 250, 320, 400 kW — Токи: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — макс. DC напряжение: 1000 V — Мощности: 100, 160, 250, 320, 400, 500 kW — Токи: ±200, ±600, ±1000, ±1200 A

Примечания
Коротковременная перегрузка: номинальная выходная нагрузка может быть повышена до +50 % в течение макс. 60 с; время восстановления ≤ номинальная нагрузка = 5 × время перегрузки.

Технические характеристики

• Модель: MI-TS-3871-ol
• Функция: многоканальный двунаправленный источник/поглотитель DC с непрерывным переходом source–sink
• Выходы: 2 или 4 выхода (в зависимости от конфигурации)
• Указанная максимальная мощность на выход (зависит от конфигурации): до 1500 V и 1200 A
• Коротковременная перегрузка: до +50 % номинального тока в течение макс. 60 s; время восстановления ≤ номинальная нагрузка = 5 × время перегрузки
• Сеть AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-фазная, PE; 50 / 60 Hz ±5 %
• Точность измерения: 16 Bit ADC для напряжения и тока; точность DC-измерения 0,1 % fs
• Класс защиты: IP20 стандарт (опция вода: IP54)
• Охлаждение: принудительная воздушная охлождение (стандарт) или принудительная водяная (опция)
• Дисплей / Управление: 10" сенсорный дисплей; стандартные интерфейсы: Modbus/TCP, CAN, VNC; множество опциональных интерфейсов
