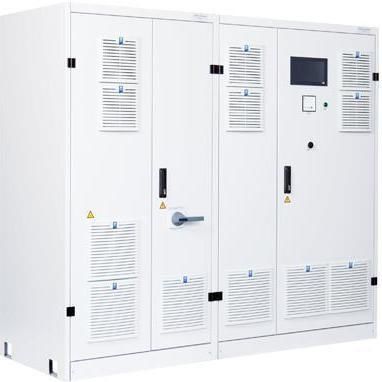

Источник электропитания в виде шкафа I-TS-3840

DCтрехфазовыйIP54

Обзор
I-TS-3840 — однониточный двунаправленный источник/поглотитель постоянного тока, разработанный для высокодинамичных испытаний в автомобилестроении, водородной отрасли и лабораториях. Устройство основано на стандартизованных конфигурациях с выбираемыми опциями, поэтому после оформления заказа дополнительная инженерная доработка не требуется.

Концепция продукта
Высокодинамичная DC-система с непрерывным, плавным переходом между режимами источник и поглотитель. Подходит для тестирования батарей, эмуляции батарей и нагрузочных применений, где требуется быстрая реакция по току и точное управление.

Стандартные функции

• Одноканальная конфигурация I-TS-3840 с широким заводским оснащением
• Главный выключатель (разъединитель с предохранителями на входе AC; возможна блокировка в положении ОТКЛ)
• Контроль безопасности уровня производительности d (PLd) согласно ISO 13849-1 / EN 60204-1
• Сенсорный дисплей и аналоговый вольтметр на двери шкафа
• Переключаемые функции тестера / симулятора
• DC-контакторы с повышенной кратковременной токовой нагрузкой
• Клеммы для измерения DC-напряжения (точность 0,1 % при использовании выносных сенс-линий)
• Внешние клеммы для аварийной остановки и стоп
• Modbus TCP/IP, CAN-шина (100 Hz, dbc-файл), VNC через Ethernet

Типичные области применения

• Испытания аккумуляторов при зарядке и разрядке
• Симуляция / эмуляция аккумуляторов
• Нагрузка для топливных элементов
• Испытательное питание для контакторов, предохранителей и автоматических выключателей
• Испытания постоянных двигателей и трансмиссий
• Тестирование зарядных станций

Технические данные (обзор)

• Модель: I-TS-3840 (одноканальная)
• Питание AC: 380V 3/PE ±10% или 400V 3/PE ±10%; 50/60 Hz ±5%
• Измерение: 16-bit ADC для напряжения и тока
• Точность управления: 0,1 % FS (напряжение / ток)
• Остаточная пульсация: ≤ 0,1 % rms FS (напряжение / ток)
• Динамическая погрешность напряжения: тестер батарей 3 % FS / эмулятор батарей 1 % FS (0–100 % INom за 3 ms)
• Короткозамыкательная способность: короткозамкнутый до 3 kA / 8 kA / 15 kA в зависимости от исполнения
• Охлаждение: воздушное (IP20) или водяное (IP54)
• Интерфейсы: Modbus TCP/IP, CAN-шина (100 Hz, dbc-файл), VNC по Ethernet
• Стандарты: EN ISO 13849-1/2, EN 60204-1, серия EN 61000, EN 61800-3

Доступные типы (примеры)

• I-TS-3840-1500-260-800: 10–1500 V; 260 kW; ±800 A; время нарастания тока < 1,4 ms; внутреннее сопротивление -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800: 10–1500 V; 400 kW; ±800 A; время нарастания < 1,4 ms; внутреннее сопротивление -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200: 10–1200 V; 320 kW; ±1200 A; время нарастания < 1,0 ms; внутреннее сопротивление -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200: 10–1200 V; 650 kW; ±1200 A; время нарастания < 1,0 ms; внутреннее сопротивление -10 mΩ – 1000 mΩ

Окружающая среда, охлаждение и стандарты
Классы хранения, транспортировки и эксплуатации по серии EN 60721. Типичная температура эксплуатации +5 до +40 °C (для транспортировки/хранения указаны другие диапазоны). Варианты охлаждения: воздушное (IP20) или водяное (IP54). Применимые нормы безопасности и EMC указаны выше.

Примечания
Технические изменения возможны без предварительного уведомления.

Технические характеристики

• Модель: I-TS-3840 (одноканальный источник/поглотитель DC)
• Питание AC: 380V / 400V 3/PE ±10%; 50/60 Hz ±5%
• Разрешение ADC: 16 bit (напряжение / ток)
• Точность управления: 0,1 % FS
• Остаточная пульсация: ≤ 0,1 % rms FS
• Интерфейсы: Modbus TCP/IP, CAN-шина, VNC
• Типичные применения: тестирование/эмуляция батарей, нагрузка топливных элементов, тесты DC-двигателей/трансмиссий, тестирование зарядных станций
