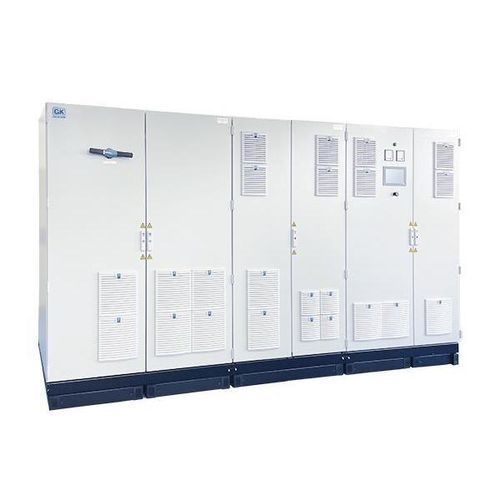

Источник электропитания в виде шкафа MI-TS-3871

DCс двумя выходамитрехфазовый

Обзор
MI-TS-3871 — многоканальная, высокодинамичная двунаправленная DC-установка source/sink для испытаний и моделирования энергосбережения. Обеспечивает непрерывный переход между режимами источник и поглотитель, имеет 2 или 4 настраиваемых выхода, номиналы по выходу до 1500 V и 1200 A в зависимости от конфигурации.

Общая информация

• Входное напряжение: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , 50 / 60 Hz
• Sense‑подключения для измерения/регулирования напряжения
• Измерение DC напряжения и тока с точностью 0.1 % от полного масштаба (16‑bit ADC)
• Доступны версии для тестирования/эмуляции аккумуляторов
• Стандартный класс защиты IP20; опции IP21/IP23; водяное охлаждение для повышения до IP54
• Шумопониженная конструкция (виброэлементы, управление вентиляторами)
• Воздушное охлаждение по умолчанию; параллельная работа выходов для увеличения тока

Функции безопасности

• Блокируемый главный выключатель как разъединитель нагрузки
• Система безопасности Performance Level d (EN 60204-1 / ISO 13849-1); опция повышения до PL e
• Стоп‑кнопка и вольтметр с индикатором на двери шкафа
• Резервные контакторы на DC‑выходе
• Клеммы для внешней «аварийной остановки» и «стоп»
• Электрическая изоляция DC‑выхода от сети (галваническая развязка) возможна

Интерфейсы

• 10‑дюймовый сенсорный дисплей
• Modbus/TCP, CAN, VNC
• Опции: высокоскоростной CAN (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, аналоговые интерфейсы
• ПО‑интеграции: LabVIEW, Matlab/Simulink

Опции (фрагмент)

• Повышение до Performance Level e (опция безопасности)
• Версия эмуляции батареи с улучшенной стабильностью напряжения (аппаратные и программные доработки)
• Переключаемый защитный диод на DC‑выходе для защиты испытуемого в режиме sink‑only
• Мониторинг изоляции для контроля галванической развязки
• Контакторы DC‑выхода повышенной производительности (увеличенная токовая способность)
• Датчик положения дверцы, устройство блокировки двери, специальный замковый цилиндр
• Шкафы управления Rittal, различные кастомизации шкафов, водяное охлаждение и повышение до IP54

Типичные применения

• Испытания аккумуляторов (циклы заряд/разряд) и эмуляция батарей
• Эмуляция/симуляция батарей
• Нагрузки для топливных элементов
• Испытательные источники питания для контакторов, предохранителей и выключателей
• Тестирование DC‑двигателей (силовая передача)
• Тестирование зарядных станций
• Питание для обслуживания поездов и промышленные испытательные стенды

Технические данные (выборочно)

• Сеть напряжение/частота: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE, 50 / 60 Hz ±5 %
• Погрешность измерения: 16‑bit ADC; измерение DC напряжения/тока 0.1 % FS
• Точность регулирования: напряжение 0.1 % FS; ток 0.1 % FS
• Остаточная пульсация: напряжение ≤ 0.1 % rms FS; ток ≤ 0.1 % rms FS
• Динамическая допуск напряжения (0–100 % In за 3 ms): батарейный тестер < 3 % FS; эмулятор батареи < 1 % FS
• Короткозамыкательная способность: до Icw 15 kA в зависимости от номинала системы

Окружающая среда / безопасность / ЭМС (выборочно)

• Допустимые условия (хранение/транспорт/работа): 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 с указанными температурными диапазонами
• Охлаждение: принудительное воздушное (IP20, IP21, IP23) или принудительное водяное (IP54)
• Стандарты безопасности: EN ISO 13849-1, EN ISO 13849-2, EN 60204-1 (с оговорками)
• Стандарты ЭМС: EN 61000-2-4 Class 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Доступные типы (обзор)

• MI-TS-3871-300 — макс. DC 300 V — Мощность: 60, 120, 160 kW — Ток: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — макс. DC 600 V — Мощность: 60, 100, 160, 250, 320, 400, 500 kW — Ток: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — макс. DC 800 V — Мощность: 100, 160, 250, 320, 400, 500 kW — Ток: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — макс. DC 1000 V — Мощность: 60, 100, 160, 250, 320, 400, 500, 650 kW — Ток: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — макс. DC 1200 V — Мощность: 320, 650 kW — Ток: ±600 / ±1200 A
• MI-TS-3871-1500 — макс. DC 1500 V — Мощность: 400 kW — Ток: ±800 A

Технические характеристики (выборочно)

• Модель: MI-TS-3871 — семейство: MI-TS multi-channel infeed test system
• Выходы: 2 или 4 настраиваемых выхода; выходы можно параллелить для увеличения тока
• Макс. по выходу: до 1500 V и до 1200 A (в зависимости от типа)
• Вход: 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Точность измерения/регулирования и остаточная пульсация как указано; короткозамыкательная способность до Icw 15 kA в зависимости от конфигурации
• Управление/дисплей: 10" сенсорный дисплей; Modbus/TCP, CAN, VNC; множество опциональных интерфейсов и программных интеграций
