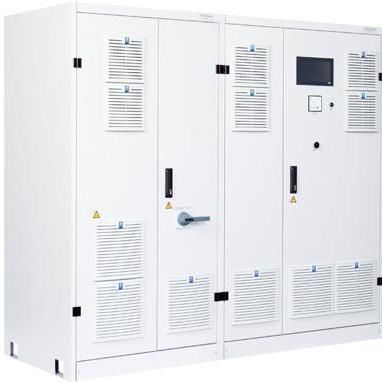

Источник электропитания в виде шкафа I-TS-3842

DCтрехфазовыйIP54

Обзор продукта I-TS-3842 - это одноканальный источник/поглотитель постоянного тока (часть высокопроизводительных испытательных систем I-TS). Это высокодинамичный двунаправленный источник питания постоянного тока с непрерывным и плавным переходом от источника к поглотителю, предназначенный для испытаний батарейных блоков / топливных элементов / электронных силовых агрегатов, лабораторных и промышленных применений. Система может быть дополнена выбранными опциями и поставляется в готовой к использованию стандартной конфигурации. Основные характеристики

• Одноканальная система (I-TS-3842)
• Точность измерения (стандарт): Напряжение 0,03 % fs / 16 бит; Ток 0,05 % fs / 16 бит
• Точность контроля: Напряжение 0,1 % fs; Ток 0,1 % fs; Мощность 0,2 % fs (макс. мощность DCW)
• Для конструкций ≥ 1000 В DC: время нарастания напряжения 250 В/мс (некоторые варианты 100 В/мс)
• Высокодинамичный двунаправленный режим работы с непрерывным переходом между источником и поглотителем

Оборудование для обеспечения безопасности (стандартная выдержка)

• Возможность выдерживать перегрузку в течение 30 секунд каждые 10 минут
• Главный выключатель (выключатель нагрузки с предохранителями на подключении переменного тока; блокируется во время выставок)
• Управление безопасностью для уровня эффективности d (PLd) в соответствии с ISO 13849-1 / EN 60204-1
• Дисплей с сенсорным управлением
• Аналоговый вольтметр в дверце шкафа
• Клеммные соединения для измерения постоянного напряжения (точность 0.03% с измерительными проводами)
• Клеммы подключения для внешнего "аварийного останова" и "остановки"
• Интерфейсы: Modbus TCP-IP; шина CAN ("100 Гц" с файлом dbc); VNC через Ethernet

Типичные применения

• Тесты аккумуляторов (тесты заряда и разряда аккумуляторов)
• Симуляция аккумуляторов / эмуляция аккумуляторов
• Нагрузка для топливных элементов
• Тесты источников питания для контакторов, предохранителей и автоматических выключателей
• Тесты двигателей постоянного тока (приводной механизм)
• Тесты зарядных колонок

Технические данные (выбранные строки) Напряжение сети переменного тока / частота сети переменного тока: 400 В 3/PE ± 10 %; 50 Гц ± 5 %; 60 Гц ± 5 % Точность измерения: Напряжение: 0,03 % fs / 16 бит; Ток: 0,05 % fs / 16 бит Точность управления: Напряжение: 0,1 % fs; Ток: 0,1 % fs; Мощность: 0,2 % fs (макс. мощность DCW) Остаточная пульсация: Напряжение ≤ 0,1 % эфф. фс; Ток ≤ 0,1 % эфф. фс Динамическая допустимая погрешность напряжения (0-100 % INom за 3 мс): Тестер батареи < 3 % fs; Эмулятор батареи < 1 % fs Характеристики короткого замыкания: Агрегаты до 600 А: Icw: 3 кА; Агрегаты с 800 А и 1000 А: Icw: 8 кА; Агрегаты с 1200 А: Icw: 15 кА Окружающая среда, охлаждение и стандарты (выбранные) Допустимые условия окружающей среды (хранение / транспортировка / эксплуатация): 1K21 / 1M11 от +5 до +40 °C; 2K12 / 2M4 от -45 до +70 °C; 3K22 / 3M11 от +5 до +40 °C Методы охлаждения: воздушное охлаждение (IP20) или водяное охлаждение (IP54) Безопасность оборудования - элементы систем управления, связанные с безопасностью: EN ISO 13849-1; EN ISO 13849-2 Безопасность оборудования (общая): EN 60204-1 (исключения указаны в технических характеристиках) Стандарты ЭМС: EN 61000-2-4 класс 3; EN 61000-6-2; EN 61000-6-4 / EN 55011 (табл. 2); EN 61800-3 Kat.C2 (A1) Доступные типы (примеры) Доступные конфигурации (тип / номинальная мощность / напряжение / ток): I-TS-3842-300-60-600: 60 кВт / 300 В / 600 А (макс. 120 кВт в течение 30 с) I-TS-3842-1000-250-1000: 250 кВт / 1000 В / 1000 A (макс. 400 кВт в течение 30 с) I-TS-3842-1200-320-1200: 320 кВт / 1200 В / 1200 A (макс. 420 кВт в течение 30 с) I-TS-3842-1200-550-1200: 550 кВт / 1200 В / 1200 A (макс. 660 кВт в течение 30 с) I-TS-3842-1500-250-800: 250 кВт / 1500 В / 800 A (макс. 400 кВт в течение 30 с) Время нарастания напряжения указано для каждого типа: 100 В/мс (некоторые варианты) или 250 В/мс (для исполнений ≥ 1000 В постоянного тока) Типовые размеры шкафов по типам: например, от 2200 x 800 x 2200 мм (2 шкафа) до 2200 x 800 x 3800 мм (3 шкафа) или по запросу Caractéristiques / spécifications techniques

• Тип: I-TS-3842 (одноканальный источник/источник постоянного тока)
• Точность измерения: Напряжение 0,03 % fs / 16 бит; Ток 0,05 % fs / 16 бит
• Точность контроля: Напряжение 0,1 % fs; Ток 0,1 % fs; Мощность 0,2 % fs (макс. DCW)
• Резистивная пульсация: Напряжение ≤ 0,1 % эфф. фс; Ток ≤ 0,1 % эфф. фс
• Время нарастания напряжения: до 250 В/мс для конструкций ≥ 1000 В постоянного тока (некоторые типы 100 В/мс)
• Возможность перегрузки: напр. удвоение мощности в течение 30 с каждые 10 минут (зависит от типа)
• Возможность короткого замыкания: до Icw 3 кА (системы ≤600 A), 8 кА (системы 800/1000 A), 15 кА (системы 1200 A)
• Требования к сети переменного тока: 400 В 3/PE ±10 %, 50/60 Гц ±5 %
• Охлаждение: воздушное охлаждение (IP20) или водяное охлаждение (IP54)
• Стандарты: EN ISO 13849-1/2, EN 60204-1, ЭМС: EN 61000 series / EN 55011 / EN 61800-3
• Интерфейсы: Modbus TCP-IP, шина CAN, VNC через Ethernet
• Типичные применения: испытания батарей, эмуляция батарей, загрузка топливных элементов, испытания двигателей постоянного тока, испытания зарядных станций
