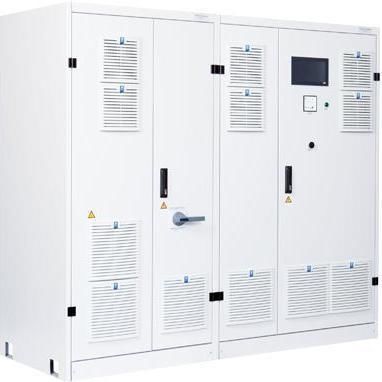

Источник электропитания в виде шкафа I-TS-3870-ol

DCс одним выходомтрехфазовый

Обзор продукта
I-TS-3870-ol — одноканальная высокодинамичная двунаправленная DC-источник/сток для испытаний и моделирования аккумуляторов, топливных элементов и силовых агрегатов. Один выход до 1500 В и 1200 А. Мощность при одиночной работе до 650 кВт; при параллельной работе до 2,6 МВт. Фактические значения зависят от конфигурации.

Возможность перегрузки
Версия с возможностью перегрузки допускает кратковременную перегрузку на DC-выходе: до +50 % от номинала в течение максимум 60 с. Время восстановления при ≤ номинальной нагрузке равно 5 × времени перегрузки. Технические пределы по напряжению и току преобразователя DC не меняются.

Стандартные функции

• Входное напряжение: 380 / 400 / 440 / 480 / 690 В ±10 %, 3~ PE; 50 / 60 Гц
• Sense-выводы для измерения/регулирования напряжения
• Измерение DC-напряжения и тока: 16-bit ADC, точность 0,1 % ПП
• Доступны версии для тестирования/эмуляции батарей
• Степень защиты IP20 (IP54 с водяным охлаждением)
• Шумопониженная конструкция, воздушное охлаждение (водяное опц.)

Элементы безопасности

• Блокируемый главный выключатель как разъединитель нагрузки
• Система безопасности Performance Level d (EN 60204-1 / ISO 13849-1)
• Кнопка стоп и вольтметр с индикатором на дверце шкафа
• Резервированные выходные контакторы постоянного тока
• Клеммы для внешней аварийной остановки и внешней остановки
• Гальваническая развязка DC-выхода от сети переменного тока

Интерфейсы

• 10" сенсорный дисплей
• Modbus/TCP
• CAN
• VNC

Опции (фрагмент)

• Повышение уровня безопасности до Performance Level e
• Вариант эмуляции батареи с HW/SW адаптацией для улучшения стабильности напряжения
• Переключаемый защитный диод на DC-выходе (для режима sink)
• Мониторинг изоляции для контроля гальванической развязки
• Параллельная работа (мастер-слейв) для увеличения мощности
• Доп. интерфейсы: CAN high-speed (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, аналоговые, LabVIEW, Matlab/Simulink
• Более производительные выходные контакторы DC
• Специальные варианты шкафов, ролики, покрытия, индивидуальная маркировка
• NA-защита с анализатором сети для генерирующих систем
• Водяное охлаждение с повышением степени защиты до IP54 для уменьшения тепловой нагрузки и шума

Типичные области применения

• Испытания аккумуляторов (заряд/разряд)
• Симуляция / эмуляция аккумуляторов
• Нагрузка для топливных элементов
• Испытательное питание для контакторов, предохранителей и выключателей
• Тесты DC-двигателей и трансмиссий
• Тестирование зарядных столбов (EVSE)
• Питание поездов для технического обслуживания

Технические данные (фрагмент)
Сеть AC: 380 / 400 / 440 / 480 / 690 В ±10 %, 3~ PE; 50 / 60 Гц ±5 %. Разрешение измерения: напряжение 16-bit ADC; ток 16-bit ADC. Точность управления: 0,1 % ПП. Остаточная пульсация: ≤ 0,1 % eff. ПП. Динамическая допуск по напряжению (0–100 % IN за 3 ms): тестер батареи < 3 % ПП; эмулятор батареи < 1 % ПП. Примеры токов короткого замыкания: до 600 A: Icw 3 kA; 1000 A: Icw 8 kA; 1200 A: Icw 15 kA. Условия эксплуатации и стандарты: EN 60721, EN ISO 13849, EN 60204-1, EMC EN 61000 серия.

Доступные типы (примеры)
I-TS-3870-600-ol — макс. DC 600 В; ступени мощности: 60, 100, 160, 250, 320, 400 кВт; токи ±200 / ±600 / ±1000 A в зависимости от конфигурации. I-TS-3870-800-ol — макс. DC 800 В; ступени: 100, 160, 250, 320, 400 кВт; токи ±200 / ±600 / ±1000 A. I-TS-3870-1000-ol — макс. DC 1000 В; ступени: 60, 100, 160, 250, 320, 400, 500 кВт; токи ±200 / ±600 / ±1000 / ±1200 A в зависимости от конфигурации.

Характеристики / спецификации

• Модель: I-TS-3870-ol (одноканальная, перегрузочная)
• Макс. выходное напряжение: до 1500 В (зависит от конфигурации)
• Макс. выходной ток: до 1200 A (зависит от конфигурации)
• Макс. мощность одиночной работы: до 650 кВт; параллельная работа до 2,6 МВт
• Перегрузка: +50 % макс. 60 с; время регенерации = 5× время перегрузки
• Вход: 3~ 380–690 В ±10 %, 50/60 Гц
• Измерение/управление: 16-bit ADC; точность управления 0,1 % ПП
• Остаточная пульсация: ≤ 0,1 % eff. ПП
• Охлаждение: стандарт — принудительная воздушная; опционально — водяное (IP54)
• Интерфейсы: 10" сенсорный дисплей, Modbus/TCP, CAN, VNC; расширяемые
• Нормы: EN ISO 13849, EN 60204-1, EN 61000 серия
